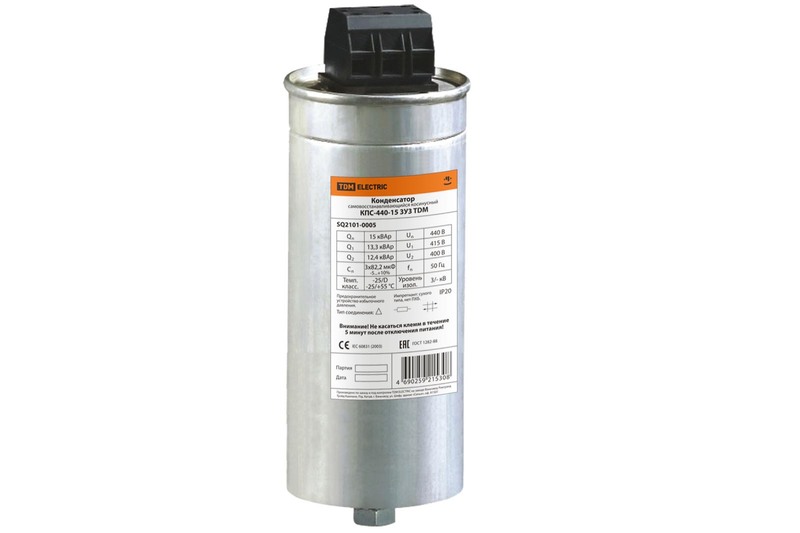

Tdm Конденсатор КПС-440-15 3У3 SQ2101-0005

Назначение

• Повышение коэффициента мощности сети.
• Снижение дополнительных нагрузок на силовые трансформаторы и кабельные линии, тем самым увеличивая срок их службы.

Применение

• Конденсаторы КПС применяются в установках компенсации реактивной мощности в сетях трехфазного напряжения 0,4кВ.

Конструкция

• Соединение конденсаторов сделано по схеме треугольник.
• Обкладки конденсатора выполнены из металлизированного полипропилена в виде тонкой пленки свернутой в рулон. Такая конструкция обкладок позволяет выдерживать многократные пробои.
• На конденсаторе установлен внешний разрядный резистор, который служит для разрядки конденсатора в отключенном положении конденсатора.

Преимущества

• Номинальное напряжение 440 В дает преимущество в запасе надежности по сравнению с конденсаторами на номинальное напряжение 400 или 415 В. Данная характеристика позволяет не производить аварийное отключение при превышении напряжения в сети, в тот момент, когда конденсаторы на 400 и 415 В уже должны быть отключены.
• Для защиты от разрыва оболочки при длительной эксплуатации изделия, в корпусе конденсатора предусмотрен механический предохранитель, представляющий собой выгибающуюся наружу пластину, которая сильно выгибаясь от давления, рвет электрическое соединение, соединяющие конденсатор с клеммой.

Компенсация реактивной мощности особенно актуальна для промышленных предприятий, основными электроприёмниками которых являются асинхронные двигатели, в результате чего коэффициент мощности без принятия мер по компенсации составляет 0,7 - 0,75. Мероприятия по компенсации реактивной мощности на предприятии позволяют:

• уменьшить нагрузку на трансформаторы, увеличить срок их службы,
• уменьшить нагрузку на провода, кабели, использовать их меньшего сечения,
• улучшить качество электроэнергии у электроприемников (за счёт уменьшения искажения формы напряжения),
• уменьшить нагрузку на коммутационную аппаратуру за счет снижения токов в цепях,
• избежать штрафов за снижение качества электроэнергии пониженным коэффициентом мощности,
• снизить расходы на электроэнергию.

Законодательно промышленных покупателей электроэнергии обязывают поддерживать значение cos(φ) (отношения потребляемой электроприёмником активной мощности к полной мощности) равным или большим 0,94. Так как электрические сети промышленных предприятий в подавляющем большинстве своем имеют индуктивный характер нагрузки благодаря использованию электродвигателей, для удержания cos(φ) равным или большим значения 0,94 в сеть необходимо включать емкостную нагрузку.

Устройство, которое регулирует значение коэффициента мощности сети с помощью конденсаторов, называется УКРМ – устройство компенсации реактивной мощности.
