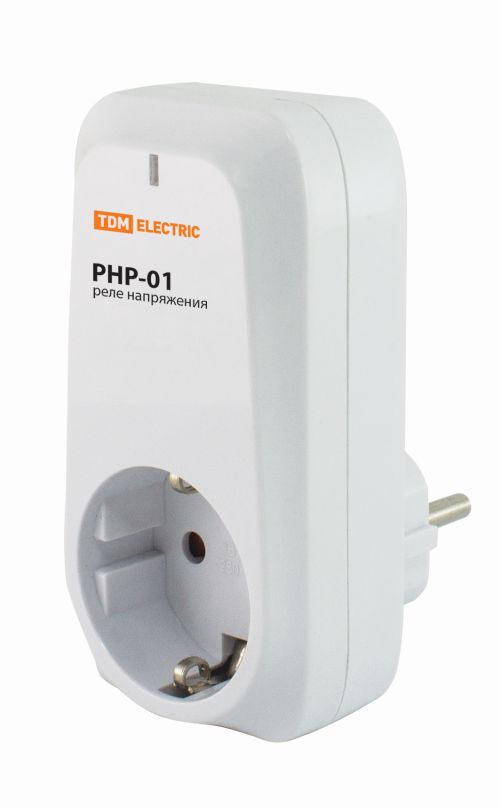

Tdm Реле напряжения в розетку РНР-01, 16А SQ1513-0001

Назначение

• Для контроля уровня напряжения в однофазных сетях переменного тока и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверхдопустимого значения. Повторное подключение производится автоматически после восстановления рабочего напряжения.

Применение

• Реле применяются в бытовых электроустановках для защиты электрооборудования от недопустимых значений сетевого напряжения (холодильники, кондиционеры, стиральные машины, микроволновые печи, персональные компьютеры, ноутбуки, теле", аудио", видеотехника).
• Защита от повышенного напряжения сети (при повышенном напряжении все оборудование выходит из строя).
• Защита от пониженного напряжения сети (при пониженном напряжении не запускаются и выходят из строя двигатели: в холодильниках, кондиционерах, пылесосах, вентиляторах и др.)

Материалы

• Корпус реле выполнен из не поддерживающего горение пластика.

Конструкция

• Реле РНР-01 имеет фиксированные настройки и не нуждается в программировании,
• Реле РНР-02 имеет дисплей, отображающий текущее напряжение сети,
• Реле РНР-02 имеет кнопки, позволяющие установить верхнее/нижнее значения напряжения и время повторного включения.

Преимущества

• Простота установки.
• Возможность постоянно отслеживать текущее напряжение сети на дисплее РНР-02.
• Реле имеют широкий диапазон рабочих напряжений, что позволяет осуществлять защиту электрооборудования при случайной подаче линейного напряжения вместо фазного или при обрыве нулевого провода. В данном случае напряжение в сети может подскочить до 380 В.
• В РНР-02 имеется возможность отображения последней аварийной ситуации (напряжения последнего срабатывания реле).

Комплектация

• Реле напряжения РНР-О1/РНР-02.
• Руководство по эксплуатации. Паспорт.
• Упаковочная коробка.

  Наименование параметра		Значение
  Модель реле		РНР-01	РНР-02
  Питающее напряжение, В		220 АС
  Диапазон рабочих напряжений, В		165-380АС	100-400 АС
  Номинальная частота, Гц		50
  Номинальный ток нагрузки, А		16
  Максимальная мощность подключаемой нагрузки, Вт		3500
  Верхний порог напряжения, Uмакс, В		260	220-280 (регулируется)
  Гистерезис Uмакс, В		260	Uмакс - 5
  Нижний порог напряжения, Uмин, В		165	160-210 (регулируется)
  Гистерезис Uмин, В		170	Uмин + 3
  Погрешность измерения напряжения сети		<2%	<1%
  Время срабатывания при пониженном напряжении, сек		0,5
  Время срабатывания при повышенном напряжении, сек	U<285 B	0,5
  	285 B<U<380 B	0,5	0,1
  	U>380 B	0,5	0,02
  Время старта/повторного включения, Тповт. вкл сек.,		30	5-600 (регулируется)
  Диапазон рабочих температур,°С		от -10 до +55	от -20 до +55
  Степень защиты		IP20
  Потребляемая мощность, не более ВА		2
  Мехпническая износостойкость, циклов		1 000 000
  Электрическая износостойкость, циклов		100 000
  Способ монтажа		в розетку
