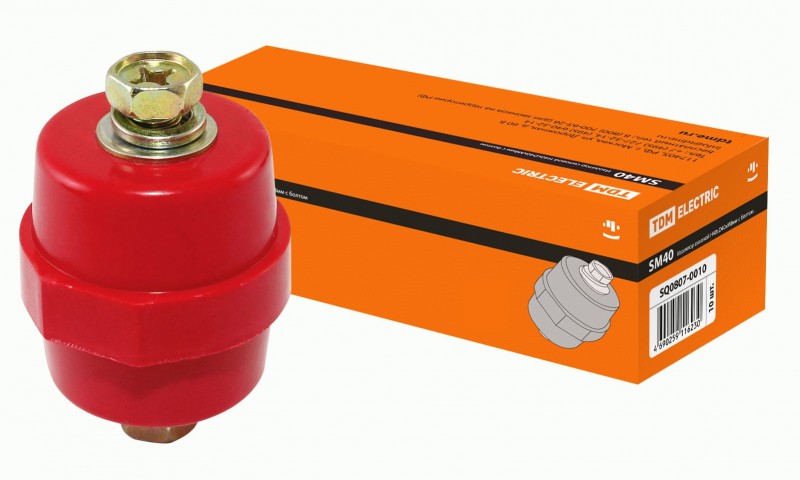

Tdm Изолятор SM40 силовой Н40хD40хМ10мм с болтом SQ0807-0046

Назначение

• Для крепления и фиксации токопроводящих плоских шин внутри силовых щитов, а также изоляции частей, находящихся под напряжением, от корпуса и панелей щитовой сборки.

Применение

• Вводно-распределительные устройства ВРУ.
• Шкафы распределительные силовые ШРС.
• Щиты освещения ЩО.
• Щиты управления ЩУ.
• Прочие НКУ различного назначения.

Материалы

• Корпус изоляторов выполнен из полиэфирной смолы армированной стекловолокном не поддерживающей горение.
• Гильза изоляторов выполнена из латуни.

Конструкция

• Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
• В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• У изоляторов SQ0807-0043, SQ0807-0044, SQ0807-0045, SQ0807-0046 увеличен диаметр болта крепления плоских шин, за счет чего возросла механическая сила на изгиб до 10 кН.
• Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
• Изоляторы SQ0807-0051, SQ0807-0052 вводятся в ассортимент для удобства монтажа конструкции плоских шин в ступенчатом исполнении.
• Абсолютная негорючесть изоляторов.
• Могут устанавливаться как в горизонтальном, так и в вертикальном положении.
• Гильза с закрытым дном обеспечивает надежную фиксацию болта.
