Tdm Шина универсальная распределительная ШнУР 2 на плоскую шину 7x16мм2 450 А SQ0801-0102

Назначение

ШнУР 1

• Для выполнения ответвлений от магистральных лини медных круглых проводников напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания центрального проводника.
• Для создания эквипотенциальных (уравнивающих потенциалы) узлов заземления с непосредственным присоединением к штырям защитных контуров.

ШнУР 2

• Для выполнения ответвлений от медных магистральных шин медных круглых проводников напряжением до 660 В.

Применение

• В шкафах, панелях и сборках.
• Шина ШнУР 1 может использоваться в качестве коробки уравнивания потенциалов (КУП) в дополнительной системе уравнивания потенциалов в ванных и душевых комнатах, где наличие такой системы является обязательным согласно п. 7.1.88 ПУЭ 7.

Преимущества

• Компактный размер.
• Широкий спектр применений.
• Удобство и простота монтажа.

Материалы

• Контактная группа шин выполнена из латуни.
• Винты выполнены из оцинкованной стали.

Конструкция

ШнУР 1

• Основание из негорючего полиамида с четырехточечной системой крепления на монтажную поверхность.
• Разборный сжим обеспечивает подключение центрального проводника без разрезания.
• Наличие специального зажима, позволяющего прямое подключение стержней защитных контуров.
• Распределительная часть шины рассчитана на подключение до 7 линий суммарным номинальным током до 160 А.
• Возможность опломбировки шины предотвращает возможность несанкционированного подключения.
• Защитный экран исключает возможность случайного прикосновения к токоведущим частям.

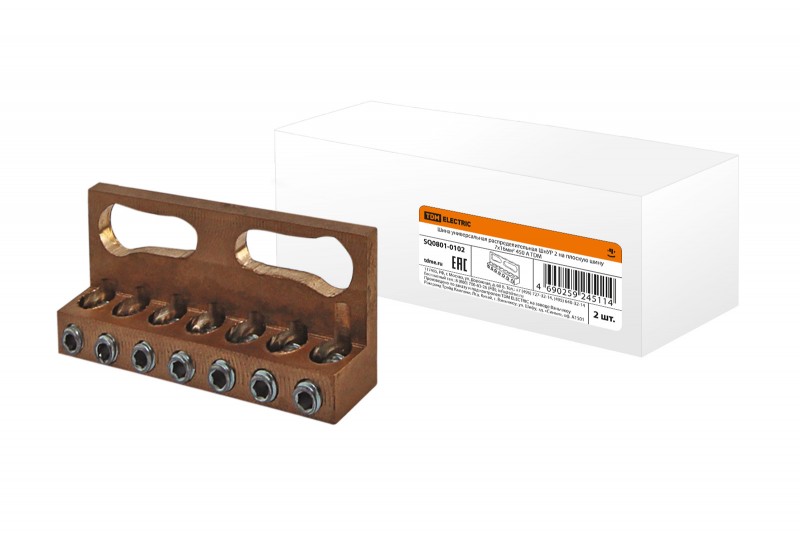

ШнУР 2

• Винты под шестигранник позволяют обеспечивать надежный и качественный прижим проводников.
• Специальные прорези позволяют визуально проверить качество соединения.
• Возможность использования на перфорированных и плоских шинах с резьбовыми отверстиями.
• Возможность подключения до семи проводников с наконечником или без сечением от 1,5 до 16 мм2.
• ШнУР 2 обеспечивает высокий коэффициент заполнения (количество подключаемых проводников на единицу площади / объема) по сравнению со стандартными подключениями проводников к шинам.
