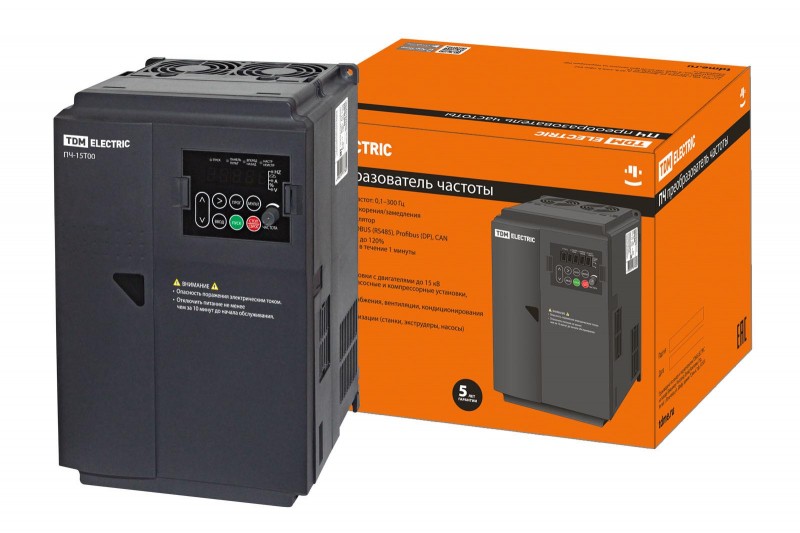

Tdm Преобразователь частоты ПЧ-15T00 380В 15кВт SQ0749-0011

Tdm Преобразователь частоты ПЧ-15T00 380В 15кВт SQ0749-0011

Преобразователь частоты ПЧ-15T00 380В 15кВт TDM

Купить по низким ценам Tdm Преобразователь частоты ПЧ-15T00 380В 15кВт SQ0749-0011
Артикул: SQ0749-0011
Сравнить
В наличии
146 194,37 ₽ Скидка 32% 99 412,17 ₽ Цена за 1 шт.
  • От 20 шт:
    99 412,17 ₽
    97 423,93 ₽
  • От 40 шт:
    97 423,93 ₽
    94 441,56 ₽
Описание Tdm Преобразователь частоты ПЧ-15T00 380В 15кВт SQ0749-0011

Назначение

  • Управление скоростью вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 0,75 до 15 кВт в составе различного технологического оборудования.
  • Защита двигателей при работе оборудования от перегрузок и электрических помех.
  • Аварийная остановка двигателей.
  • Векторное управление работой оборудования, ПИД-регулирование параметров технологических процессов и др.

Применение

  • В составе НКУ для управления микроклиматом.
  • С простым оборудованием, не предъявляющим высоких требований к преобразователям частоты: конвейерами, насосами, вентиляторами и другой приводной техникой.
  • В компрессорных установках.
  • В системах вентиляции и кондиционирования, отопления зданий и помещений.
  • Для обеспечения работы канализационных систем и систем водоснабжения.
  • Для контроля работы универсального транспортно-подъемного оборудования.
  • Для других видов станков, машин и механизмов на базе электрических асинхронных двигателей.

Материалы

  • Использование основных узлов и элементов мировых брендов: IGBT модуль RSB в ПЧ до 2,2 кВт фирмы Mitsubishi (Япония), от 3,5 до 15 кВт Infineon (Германия); цифровой процессор обработки сигнала (DSP) до 2,2 кВт фирмы Mitsubishi (Япония), от 3,5 до 15 кВт TI (США); конденсаторы фирмы Hicon (Япония); вентиляторы фирмы Nidec (Япония).
  • Изготовление корпуса из пластика, не поддерживающего горение, а контактных элементов из высококачественной электротехнической меди с защитным покрытием из олова.

Конструкция

  • Конструктивное исполнение преобразователей частоты ПЧ представлено в виде четырех типоразмеров (габаритов). Для управления нагрузкой 0,75-2,2 кВт ПЧ малогабаритные компактного исполнение на DIN-рейку. Для двигателей 3,5-15 кВт ПЧ стационарного исполнения на монтажную панель. Устройства предназначены для внутренней установки в помещениях без прямого солнечного излучения, масляных и водяных паров, газов с агрессивными свойствами. Предельная высота размещения без снижения номинальной нагрузки преобразователя, составляет 1000 метров. Преобразователи в корпусе имеют защиту IP20.

Преимущества

  • Использование электронных комплектующих высокого качества обеспечивает длительную эксплуатационную надежность.
  • Компенсация скольжения и момента двигателя в автоматическом режиме.
  • Встроенный потенциометр и радиочастотный фильтр.
  • Высокий крутящий момент при малых скоростях и способность поддерживать «нулевую» скорость.
  • Встроенный протокол обмена данными ModBus позволяет интегрировать изделия практически в любые современные системы автоматики.
  • Простота программирования ПЧ и возможность автоматической настройки параметров двигателя.
  • Настраиваемая несущая частота дает возможность адаптации привода к различным нагрузкам.
  • Возможность подключения удаленного (до 2 м) пульта управления.
Наименование параметраЗначение
ПЧ до 2,2 кВт
Номинальное напряжение, В/частота, Гц (ВХОД)380/50 (3-х фазное)
230/50 (1-но фазное)
Номинальное напряжение, В/частота, Гц (ВЫХОД)0-380 (3-х фазное)/0,1-400
0-220 (1-но фазное)/0,1-400
Режим управленияСкалярное преобразование напряжение/частота, векторное управление в открытом контуре с ШИМ
Несущая частота, кГц1,0-15
Защита от перегрузки в течение 60 секунд150%
PID-регуляторЕсть, встроенный
Последовательный интерфейс RS-485 (Modbus)Есть, встроенный
Радиочастотный фильтрЕсть, встроенный
Способ монтажаDIN-рейка/монтажная панель
ПЧ от 3,5 до 15 кВт
Номинальное напряжение, В/частота, Гц (ВХОД)380/50 (3-х фазное)
Номинальное напряжение 3-х фазное, В (ВЫХОД)380
Векторный контроль, Гц (ВЫХОД)0-300
Преобразование напряжение/частота (V/F), Гц (ВЫХОД)0-3200
Номинальная мощность двигателя, кВт/Длительный номинальный ток, А3,7/9
5,5/13
7,5/17
11/25
15/32
Режим управленияВекторное управление с разомкнутым контуром (SVC), без энкодера
Векторное управление с замкнутым контуром (FVC), с энкодером
Скалярное преобразование напряжение/частота (V/F)
Перегрузочная способность60 секунд на перегрузке в 150% от номинального тока
3 секунды на перегрузке 180% от номинального тока
Несущая частота, кГц1,0-15
PID-регуляторЕсть, встроенный
Последовательный интерфейс RS-485 (Modbus)Есть, встроенный
Радиочастотный фильтрЕсть, встроенный
Способ монтажаМонтажная панель
Технические характеристики Tdm Преобразователь частоты ПЧ-15T00 380В 15кВт SQ0749-0011
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Тип Преобразователь
