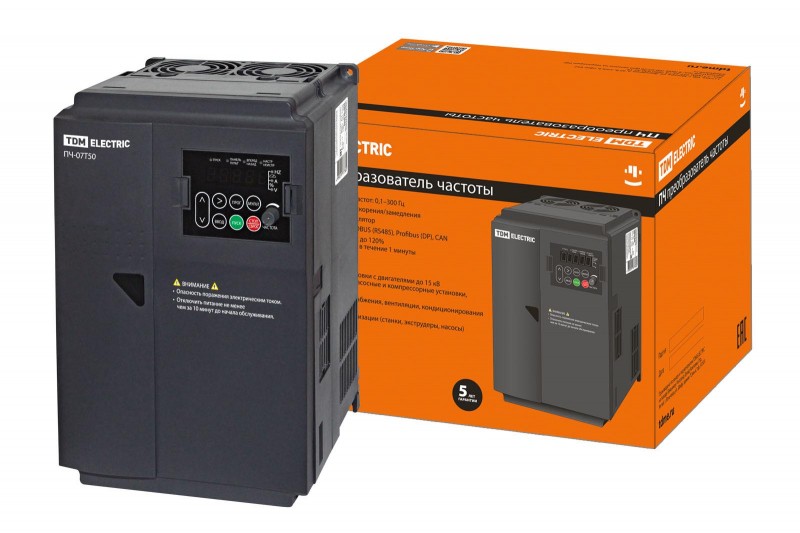

Tdm Преобразователь частоты ПЧ-07T50 380В 7,5кВт SQ0749-0009

Назначение

• Управление скоростью вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 0,75 до 15 кВт в составе различного технологического оборудования.
• Защита двигателей при работе оборудования от перегрузок и электрических помех.
• Аварийная остановка двигателей.
• Векторное управление работой оборудования, ПИД-регулирование параметров технологических процессов и др.

Применение

• В составе НКУ для управления микроклиматом.
• С простым оборудованием, не предъявляющим высоких требований к преобразователям частоты: конвейерами, насосами, вентиляторами и другой приводной техникой.
• В компрессорных установках.
• В системах вентиляции и кондиционирования, отопления зданий и помещений.
• Для обеспечения работы канализационных систем и систем водоснабжения.
• Для контроля работы универсального транспортно-подъемного оборудования.
• Для других видов станков, машин и механизмов на базе электрических асинхронных двигателей.

Материалы

• Использование основных узлов и элементов мировых брендов: IGBT модуль RSB в ПЧ до 2,2 кВт фирмы Mitsubishi (Япония), от 3,5 до 15 кВт Infineon (Германия); цифровой процессор обработки сигнала (DSP) до 2,2 кВт фирмы Mitsubishi (Япония), от 3,5 до 15 кВт TI (США); конденсаторы фирмы Hicon (Япония); вентиляторы фирмы Nidec (Япония).
• Изготовление корпуса из пластика, не поддерживающего горение, а контактных элементов из высококачественной электротехнической меди с защитным покрытием из олова.

Конструкция

• Конструктивное исполнение преобразователей частоты ПЧ представлено в виде четырех типоразмеров (габаритов). Для управления нагрузкой 0,75-2,2 кВт ПЧ малогабаритные компактного исполнение на DIN-рейку. Для двигателей 3,5-15 кВт ПЧ стационарного исполнения на монтажную панель. Устройства предназначены для внутренней установки в помещениях без прямого солнечного излучения, масляных и водяных паров, газов с агрессивными свойствами. Предельная высота размещения без снижения номинальной нагрузки преобразователя, составляет 1000 метров. Преобразователи в корпусе имеют защиту IP20.

Преимущества

• Использование электронных комплектующих высокого качества обеспечивает длительную эксплуатационную надежность.
• Компенсация скольжения и момента двигателя в автоматическом режиме.
• Встроенный потенциометр и радиочастотный фильтр.
• Высокий крутящий момент при малых скоростях и способность поддерживать «нулевую» скорость.
• Встроенный протокол обмена данными ModBus позволяет интегрировать изделия практически в любые современные системы автоматики.
• Простота программирования ПЧ и возможность автоматической настройки параметров двигателя.
• Настраиваемая несущая частота дает возможность адаптации привода к различным нагрузкам.
• Возможность подключения удаленного (до 2 м) пульта управления.
