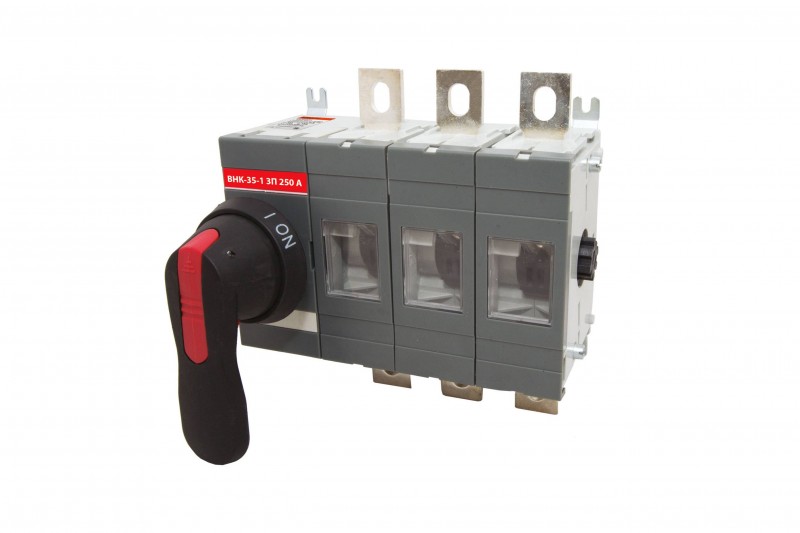

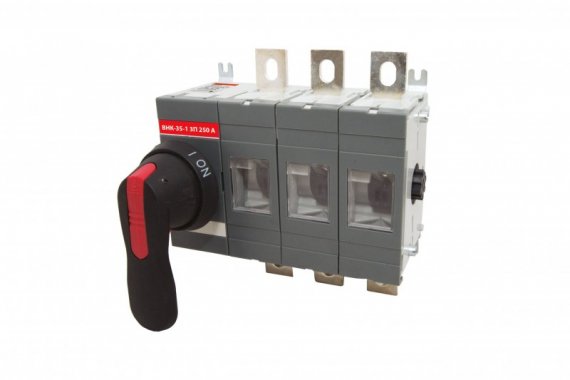

Tdm Рубильник ВНК-35-1 3П 250А SQ0744-0003

Выключатели нагрузки (рубильники) в корпусе серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии. Могут быть использованы в качестве главных и аварийных выключателей. Применяются на промышленных и коммерческих объектах недвижимости, инфраструктурных объектах, жилых домах.

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

• Номинальный ток - 250 А
• Номинальное рабочее напряжение - 220/440 В
• Номин напряжение изоляции - 1000 В
• Номин импульсное напряжение - 12 кВт
• Номин раб напряжение переменного тока - 400/600 В
