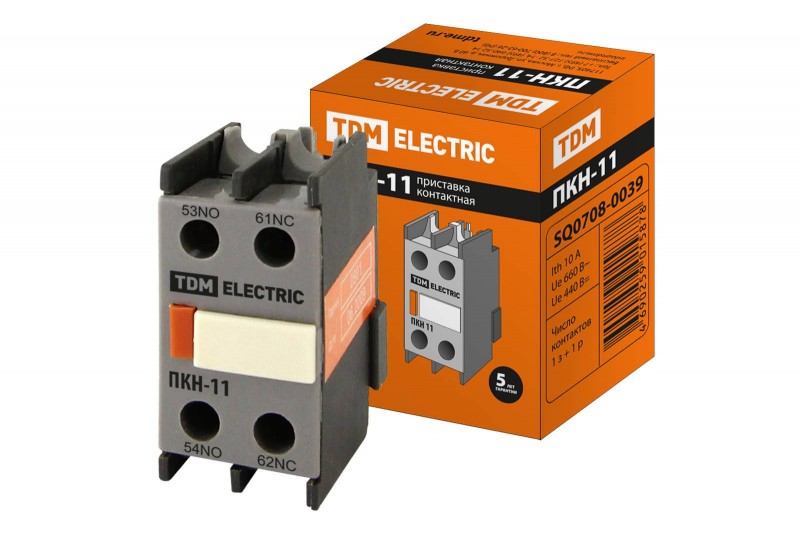

Tdm ПКН-11 1з+1р SQ0708-0039

Назначение

• Приставки контактные ПКН на 2 и 4 группы и ПКБН на 2 группы контактов предназначены для расширения возможности использования контакторов в системах автоматизации технологических процессов.
• ПВН является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени. Пневматические приставки выдержки времени серии ПВН позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 с.

Применение

• Одни и те же приставки контактные ПКН и пневматические приставки выдержки времени ПВН могут использоваться как на контактор серии КМН, так и на контактор серии КТН.

  Характеристики	ПКН	ПКБН	ПВН
  Номинальное рабочее напряжение переменного тока, В	до 660	до 660	до 660
  Номинальное рабочее напряжение постоянного тока, В	до 400	до 400	до 400
  Номинальный ток, А	10	10	10
  Минимальная включающая способность Umin B Imin mA	24 10	24 10	24 10
  Допустимый кратковременный ток	100	100	100
  Диапазон рабочих температур, 0С	-40 ÷ +70	-40 ÷ +70	-40 ÷ +70
  Диапазон выдержки времени, с	-	-	0,1 ÷ 180+ 2%
  Масса, кГ	0,03; 0,05	0,05	0,06
  Механическая износостойкость, не менее циклов В-О	30*106	30*106	5*106
  Степень защиты	IP20	IP20	IP20
