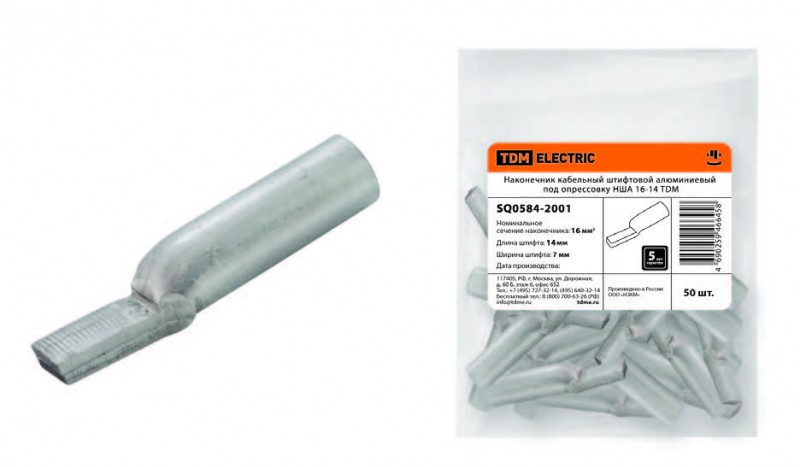

Tdm Наконечник НША 16-14 SQ0584-0201

Назначение

• Для оконцевания опрессовкой алюминиевых жил кабелей и проводов.

Применение

• Для присоединения алюминиевых жил кабеля и проводов к выводам автоматических выключателей и других электрических устройств с ограниченным размером контактной клеммы.

Материал

• Электротехнический алюминий АД1.

Преимущества

• Позволяет подключить алюминиевую жилу провода СИП непосредственно к электротехническим устройствам;
• Позволяет подключить алюминиевые жилы кабелей и проводов, размер которых превышает размер контактной клеммы электротехнического устройства.

Структура условного обозначения

НША-25-15

• Н – наконечник
• Ш – штифтовой
• А – алюминиевый
• 25 – сечение жилы кабеля, мм²
• 15 – длина штифта, мм

Упаковка

• Групповая – полиэтиленовый пакет;
• Транспортная – коробка из гофрокартона.

  Наименование	Артикул	Сечение жил кабеля, мм²	Длина штифта, мм	Размеры, мм
  				d1	d	L	l1	B
  Наконечник НША 16-14 TDM	SQ0584-0201	16	14	5,4	10	48	14	7
  Наконечник НША 25-15 TDM	SQ0584-0202	25	15	7	12	54	15
  Наконечник НША 35-20 TDM	SQ0584-0203	35	20	8	14	58	20
