Назначение

• Для соединения опрессовкой медных жил кабелей и проводов.

Применение

• Для кабелей и проводов на напряжение до 10 кВ включительно.

Материал

• Электротехническая медь М2.
• Покрытие оловянно-висмутовое методом электротехнического лужения.

Преимущества

• Климатическое исполнение Т2

Структура условного обозначения

ГМЛ-Р 4 TDM

• Г – «Гильза» - тип изделия
• М – «Медь» - материал, из которого изготовлена гильза
• Л – «Луженый» - тип покрытия
• Р – Изготовлены из трубы, что и наконечники ТМЛ-Р
• 4 – номинальное сечение гильзы, мм²

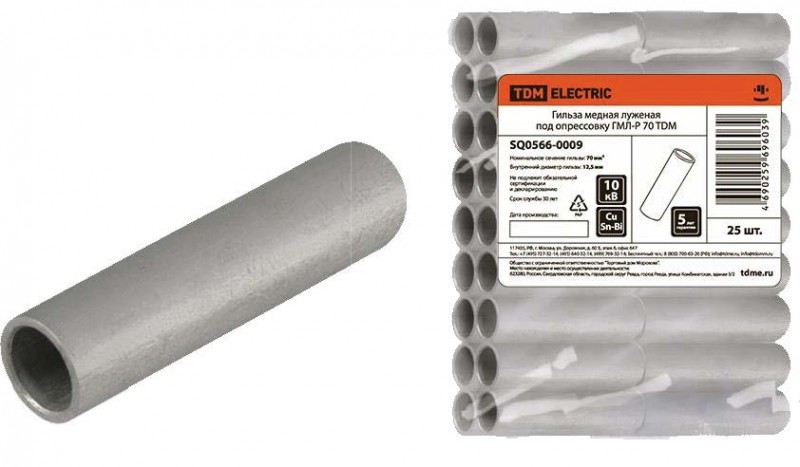

Упаковка

• Групповая – полиэтиленовый пакет;
• Транспортная – коробка из гофрокартона.

  Наименование	Артикул	Номинальное сечение наконечника, мм²	Размеры, мм
  			d₁	d	L
  Гильза ГМЛ-Р 2,5 TDM	SQ0566-0001	2,5	2,4	4,2	20,0
  Гильза ГМЛ-Р 4 TDM	SQ0566-0002	4	3,5	4,9	20,0
  Гильза ГМЛ-Р 6 TDM	SQ0566-0003	6	4,0	6,0	20,0
  Гильза ГМЛ-Р 10 TDM	SQ0566-0004	10	5,0	6,5	30,0
  Гильза ГМЛ-Р 16 TDM	SQ0566-0005	16	6,0	8,0	30,0
  Гильза ГМЛ-Р 25 TDM	SQ0566-0006	25	7,0	9,0	40,0
  Гильза ГМЛ-Р 35 TDM	SQ0566-0007	35	8,5	11,0	50,0
  Гильза ГМЛ-Р 50 TDM	SQ0566-0008	50	10,5	12,9	50,0
  Гильза ГМЛ-Р 70 TDM	SQ0566-0009	70	12,5	15,0	53,0
  Гильза ГМЛ-Р 95 TDM	SQ0566-0010	95	14,8	18,0	67,0
  Гильза ГМЛ-Р 120 TDM	SQ0566-0011	120	15,5	18,5	67,0
  Гильза ГМЛ-Р 150 TDM	SQ0566-0012	150	17,0	21,0	67,0
  Гильза ГМЛ-Р 185 TDM	SQ0566-0013	185	19,4	24,2	67,0
  Гильза ГМЛ-Р 240 TDM	SQ0566-0014	240	21,2	26,0	67,0
