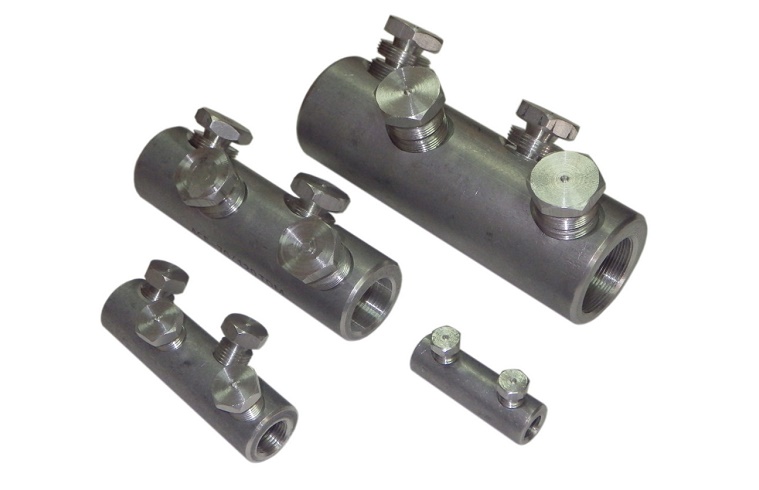

Tdm Соединитель 2CБ-150/240-1кВ SQ0554-0304

Назначение

Для соединения медных и алюминиевых жил кабелей и проводов.

Применение

• Для кабелей на напряжение до 10 кВ.

Материал

• Специальный алюминиевый сплав с низкой коррозионной активностью.

Преимущества

• Позволяют соединять жилы кабелей любого типа:
  • Алюминиевые и медные;
  • Круглые и секторные;
  • С многопроволочными и моно жилами.
• Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
• V-образное расположение болтов гарантирует механическую прочность контактного соединения жилы кабеля в корпусе соединителя;
• Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
• Применение для крепления жилы контактных болтов со срывающимися головками упрощает монтаж соединителей (гильз).
• Контактные болты имеют проточки в местах срыва обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
• Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса наконечника.
• На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка предохраняющая контактную поверхность наконечника от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.
