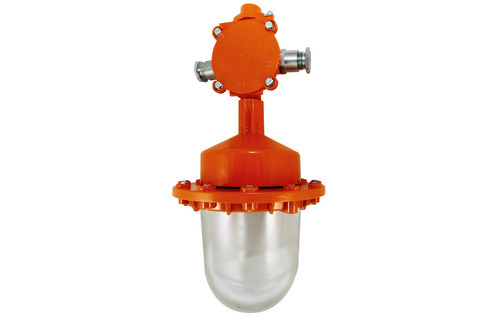

Tdm Светильник взрывозащищенный НСП 57-200-101 (В3Г-200) УХЛ1 1ExdIIBT4Gb SQ0371-0058

Назначение

• Освещение взрывоопасных зон помещений и наружных установок согласно ТР ТС 012/2011 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах: в нефтяной, нефтеперерабатывающей, газовой, химической, цементной и других отраслях промышленности, где могут возникать взрывоопасные среды.

Материалы

• Корпуса светильников и распределительных коробок изготовлены из алюминиевого сплава.
• Уплотнительные кольца и сальники – резина.
• Термостойкие монтажные провода.
• Керамический патрон с боковым вводом проводов.
• Плафон из боросиликатного стекла.

Конструкция

• Светильники состоят из трех элементов: ламповый узел, вводное устройство и плафон.
• Вводное устройство и ламповый узел связаны между собой резьбовым взрывозащитным соединением, термостойкой изоляционной прокладкой и специальной шайбой. Камеры вводного устройства и лампового узла при сборке дополнительно стопорятся винтом.
• Плафон состоит из прочного термостойкого стекла, верхнего и нижнего фланцев, представляя собой неразъемное герметизированное соединение с помощью компаунда. Плафон связан с ламповым узлом резьбовым взрывозащитным соединением. В собранном состоянии плафон фиксируется в корпусе специальным стопорным винтом.

Преимущества

• Оболочка способна выдержать давление взрыва и исключить передачу взрыва в окружающую среду.
• Все элементы конструкции светильников изготовлены из высококачественных современных материалов, устойчивых к коррозии.
• Высокая степень защиты источника света и аппаратуры управления обеспечивают длительный срок службы светильников.
• Возможна установка защитной решетки.
• Различные способы установки:
  • подвесной на трубу ¾ дюйма,
  • рым-болт или на кронштейн,
  • настенный (для светильников ДБП 09).
• Возможность транзитного монтажа при комплектации транзитной коробкой.
