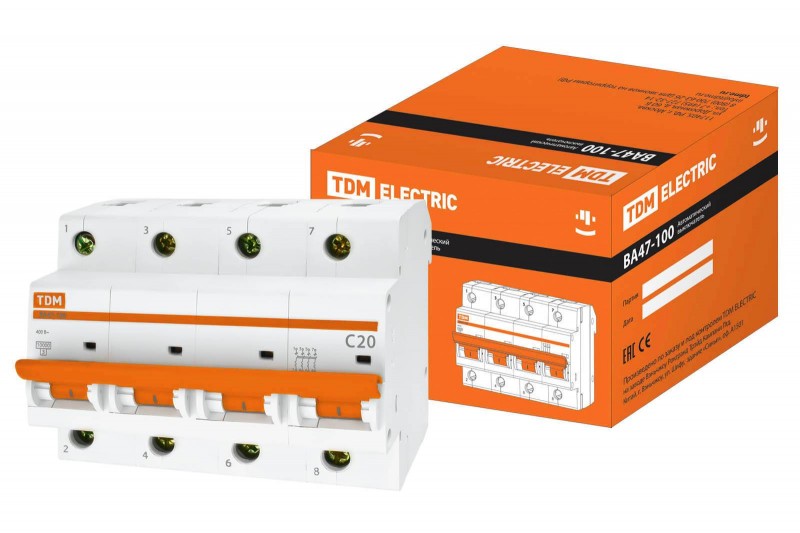

Tdm Автомат выключатель ВА47-100 4Р 125А 10кА х-ка С SQ0207-0092
Tdm SQ0207-0092
Авт. выкл. ВА47-100 4Р 125А 10кА х-ка С TDM
Купить по низким ценам Tdm SQ0207-0092
Описание Tdm SQ0207-0092
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Оперативное включение и выключение электрических цепей.
Применение
- Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
- Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
- На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Высокая отключающая способность – 10 000А.
Удобство монтажа
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
ТЕХ. ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Соответствуют стандартам | ГОСТ Р 50345-99 |
| Номинальное напряжение частотой 50 Гц, В | 230/400 |
| Номинальный ток, А | 10, 16, 25, 32, 40, 50, 63, 80, 100, 125 |
| Номинальная отключающая способность, А | 10 000 |
| Характеристики срабатывания электромагнитного расцепителя | C, D |
| Число полюсов | 1, 2, 3, 4 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP 20 |
| Электрическая износостойкость, циклов В-О, не менее | 6 000 |
| Механическая износостойкость, циклов В-О, не менее | 20 000 |
| Максимальное сечение присоединяемых проводов, мм2 | 35 |
| Диапазон рабочих температур, °С | –40÷+50 |
| Наличие драгоценных металлов (серебро), г/полюс | 0,9÷1,2 |
| Масса 1 полюса, кг | 0,15 |
Технические характеристики Tdm SQ0207-0092
Отзывы Tdm SQ0207-0092
Написать отзыв
Общая оценка товара:
Vlad61
Достоинства
Высокая отключающая способность Надёжный корпус Механический индикатор положения Серебряные вставки в контактах Универсальный монтаж
Недостатки
Ограниченная степень защиты IP20 Нет возможности дистанционного управления Маркировка мелкая
Официальный поставщик компании Tdm в России
Установил автомат TDM ВА47-100 на 40А в распределительном щите для защиты линии питания гаража. Работает стабильно, срабатывает чётко при перегрузке. Порадовала качественная сборка — корпус прочный, клеммы надёжные, индикатор положения контактов удобен. Монтаж занял пар... у минут, всё подошло без проблем. Единственное, хотелось бы чуть выше степень защиты, но для сухого помещения — идеальный вариант. Надёжный автомат по разумной цене.
