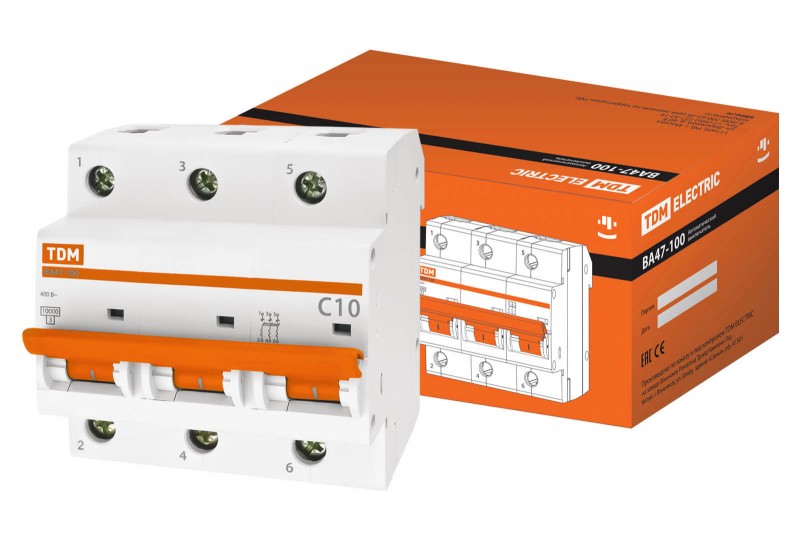

Tdm Автоматический выключатель ВА47-100, 3Р, 10А SQ0207-0067

Tdm SQ0207-0067

Авт. выкл. ВА47-100 3Р 10А 10кА х-ка С TDM

Купить по низким ценам Tdm SQ0207-0067
Артикул: SQ0207-0067
Сравнить
В наличии
4 311,38 ₽ Скидка 36% 2 759,28 ₽ Цена за 1 шт.
  • От 20 шт:
    2 759,28 ₽
    2 704,09 ₽
  • От 40 шт:
    2 704,09 ₽
    2 621,31 ₽
Описание Tdm SQ0207-0067

Маркировка

  • Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    • Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
    • Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения

Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

  • Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
  • Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Материалы

  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
  • Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Назначение

  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.
  • Оперативное включение и выключение электрических цепей.

Применение

  • Вводно-распределительные устройства бытовых и промышленных электроустановок.

Конструкция

  • Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
  • На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
  • В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
  • Высокая отключающая способность – 10 000А.

Удобство монтажа

  • Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
  • Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
  • Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке
Соответствуют стандартам:ГОСТ Р 50345-99
Номинальное напряжение частотой 50 Гц, В:230/400
Номинальный ток, А:10, 16, 25, 32, 40, 50, 63, 80, 100
Номинальная отключающая способность, А:10 000
Характеристики срабатывания электромагнитного расцепителя:C, D
Число полюсов:1, 2, 3, 4
Условия эксплуатации:УХЛ4
Степень защиты выключателя:IP 20
Электрическая износостойкость, циклов В-О, не менее:6 000
Механическая износостойкость, циклов В-О, не менее:20 000
Максимальное сечение присоединяемых проводов, мм2:35
Диапазон рабочих температур, °С:–40÷+50
Наличие драгоценных металлов (серебро), г/полюс:0,9÷1,2
Масса 1 полюса, кг:0,15
Технические характеристики Tdm SQ0207-0067
  • Ширина упаковки 10 см
  • Высота упаковки 12 см
  • Глубина упаковки 10 см
  • Объемный вес 0.24 кг
  • Кратность поставки 1
  • Тип расцепления C
  • Степень защиты IP20
  • ГОСТ стандарт да
  • Кол-во полюсов трехполюсный
  • Напряжение 380
