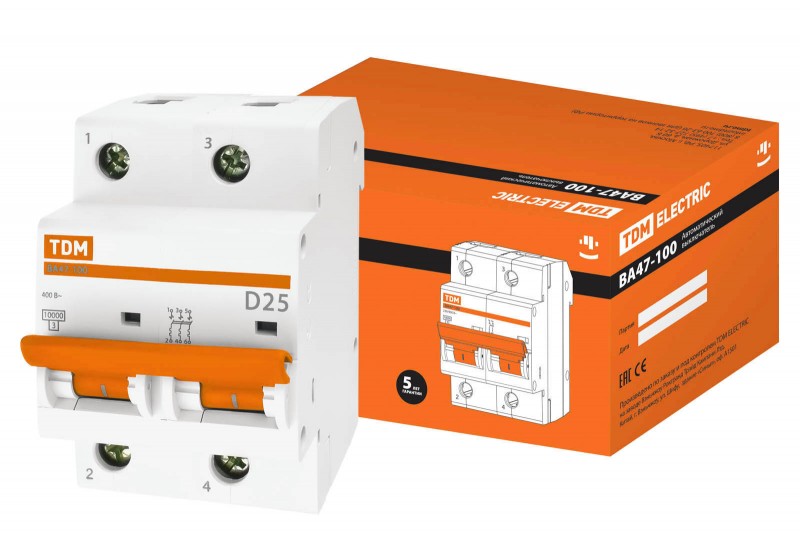

Tdm Автоматический выключатель ВА47-100, 2Р, 25А SQ0207-0015
Tdm SQ0207-0015
Авт. выкл. ВА47-100 2Р 25А 10кА х-ка D TDM
Купить по низким ценам Tdm SQ0207-0015Описание Tdm SQ0207-0015
Маркировка
- Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Оперативное включение и выключение электрических цепей.
Применение
- Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
- Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
- На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Высокая отключающая способность – 10 000А.
Удобство монтажа
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Соответствуют стандартам: | ГОСТ Р 50345-99 |
---|---|
Номинальное напряжение частотой 50 Гц, В: | 230/400 |
Номинальный ток, А: | 10, 16, 25, 32, 40, 50, 63, 80, 100 |
Номинальная отключающая способность, А: | 10 000 |
Характеристики срабатывания электромагнитного расцепителя: | C, D |
Число полюсов: | 1, 2, 3, 4 |
Условия эксплуатации: | УХЛ4 |
Степень защиты выключателя: | IP 20 |
Электрическая износостойкость, циклов В-О, не менее: | 6 000 |
Механическая износостойкость, циклов В-О, не менее: | 20 000 |
Максимальное сечение присоединяемых проводов, мм2: | 35 |
Диапазон рабочих температур, °С: | –40÷+50 |
Наличие драгоценных металлов (серебро), г/полюс: | 0,9÷1,2 |
Масса 1 полюса, кг: | 0,15 |
Технические характеристики Tdm SQ0207-0015
- Ширина упаковки 10 см
- Высота упаковки 12 см
- Глубина упаковки 10 см
- Объемный вес 0.24 кг
- Кратность поставки 1
- Степень защиты IP20
- ГОСТ стандарт да
- Кол-во полюсов двухполюсный
- Тип расцепления D
- Напряжение 380
- Назначение для дома
- Отключающая способность 10
- Ток Ампер 25
- Тип Автоматический выключатель
- Серия ВА47-100
- Номинальная отключающая способность 10кА
- Кол-во полюсов 2Р
- Характеристика D
- Номинальный ток 25А
- Ширина упаковки 10 см
- Высота упаковки 12 см
- Глубина упаковки 10 см
- Объемный вес 0.24 кг
- Кратность поставки 1
- Степень защиты IP20
- ГОСТ стандарт да
- Кол-во полюсов двухполюсный
- Тип расцепления D
- Напряжение 380
- Назначение для дома
- Отключающая способность 10
- Ток Ампер 25
- Тип Автоматический выключатель
- Серия ВА47-100
- Номинальная отключающая способность 10кА
- Кол-во полюсов 2Р
- Характеристика D
- Номинальный ток 25А
