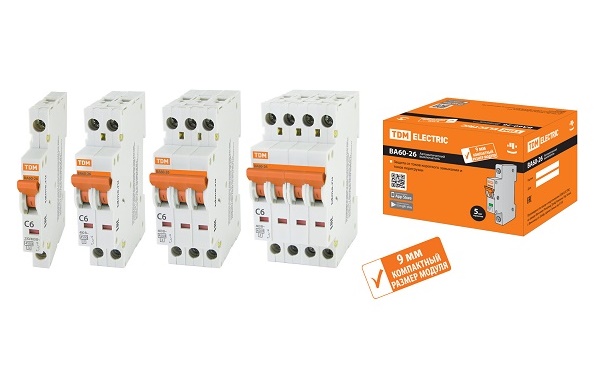

Tdm Автоматический выключатель ВА60-26-14 1P 10А 4,5кА SQ0206-0602

Tdm SQ0206-0602

Авт. выкл. ВА60-26-14 1P 10А 4,5кА х-ка С компакт TDM

Купить по низким ценам Tdm SQ0206-0602

Описание Tdm SQ0206-0602

Назначение

Проведение тока в нормальном режиме.
Защита сетей от перегрузок и короткого замыкания.
Выключатели рассчитаны на номинальные токи от 5 до 40 А при номинальной отключающей способности 4,5 кА.

Применение

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.

Конструкция

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

На лицевой панели автоматического выключателя ВА60-26 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Выключатели ВА60-26 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.

Преимущества

Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Маркировка

Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Класс токоограничения – 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода

Число полюсов:		1; 2; 3; 4
Наличие защиты от сверхтоков в полюсах:		во всех полюсах
Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B:		48
Номинальная частота, Гц:		50
Номинальный ток In, A:		6; 10; 16; 20; 25; 32; 40
Номинальная отключающая способность Inc, A:		4500
Характеристика срабатывания от сверхтоков, тип:		C
Механическая износостойкость, циклов B-О, не менее:		20 000
Электрическая изноcoстойкость, циклов B-О, не менее:		6000
Степень защиты по ГОСТ 14254-96:		IР20
Максимальное сечение провода, присоединяемого к контактным зажимам, мм2:		16
Наличие драгметаллов: серебро, г/полюс:		0,15 (до 25 А); 0,22 (25–40 A)
Климатическое исполнение и категория размещения по ГОСТ 15150-69:		УХЛ4
Режим работы:		продолжительный
Масса одного полюса, не более, кг:		0,092
