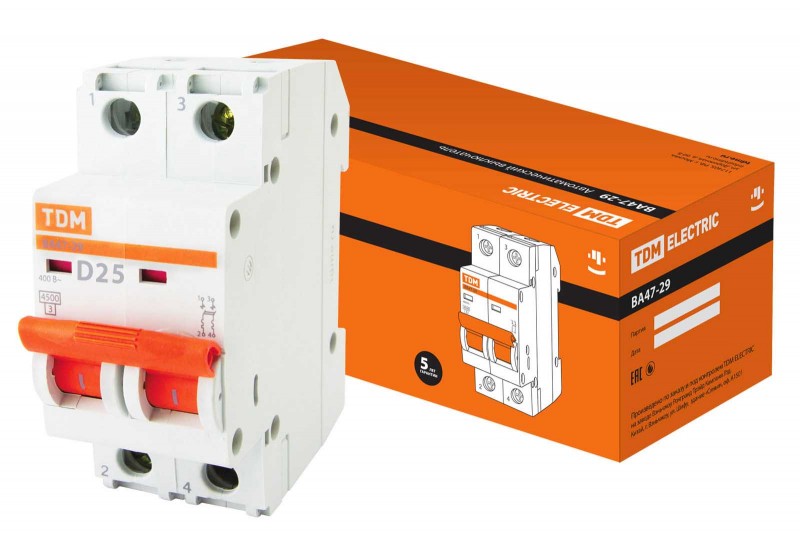

Tdm Автоматический выключатель ВА47-29 2Р 25А 4,5кА SQ0206-0159

Авт. выкл.ВА47-29 2Р 25А 4,5кА х-ка D TDM

Купить по низким ценам Tdm Автоматический выключатель ВА47-29 2Р 25А 4,5кА SQ0206-0159
Артикул: SQ0206-0159
Сравнить
В наличии
409,21 ₽ Скидка 28% 294,63 ₽
  • От 20 шт:
    294,63 ₽
    288,74 ₽
  • От 40 шт:
    288,74 ₽
    279,90 ₽
Описание Tdm Автоматический выключатель ВА47-29 2Р 25А 4,5кА SQ0206-0159

Маркировка

  • Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    • Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
    • Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

  • электроприборы, освещение – выключатели с характеристикой В,
  • двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
  • двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Материалы

  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
  • Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

  • Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
  • На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
  • В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
  • Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
  • Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику
Соответствуют стандартам:ГОСТ Р 50345­99
Номинальное напряжение частотой 50 Гц, В:230/400
Номинальный ток, А:0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А:4 500
Напряжение постоянного тока, В/полюс:48
Характеристики срабатывания электромагнитного расцепителя:В, С, D
Число полюсов:1, 2, 3, 4
Условия эксплуатации:УХл4
Степень защиты выключателя:IP 20
Электрическая износостойкость, циклов В­О, не менее:6 000
Механическая износостойкость, циклов В­О, не менее:20 000
Максимальное сечение присоединяемых проводов, мм2:25
Наличие драгоценных металлов (серебро), г/полюс:0,3÷0,5
Масса 1 полюса, кг:0,11
Диапазон рабочих температур, °С:–40 ÷ +50
Технические характеристики Tdm Автоматический выключатель ВА47-29 2Р 25А 4,5кА SQ0206-0159
  • Ширина 10 см
  • Высота 10 см
  • Глубина 10 см
  • Вес 1 кг
  • Единица измерения шт
  • Кратность поставки 1
  • Отключающая способность 4.5
