Tdm Автоматический выключатель ВА47-29 2Р 10А 4,5кА SQ0206-0024
Tdm SQ0206-0024

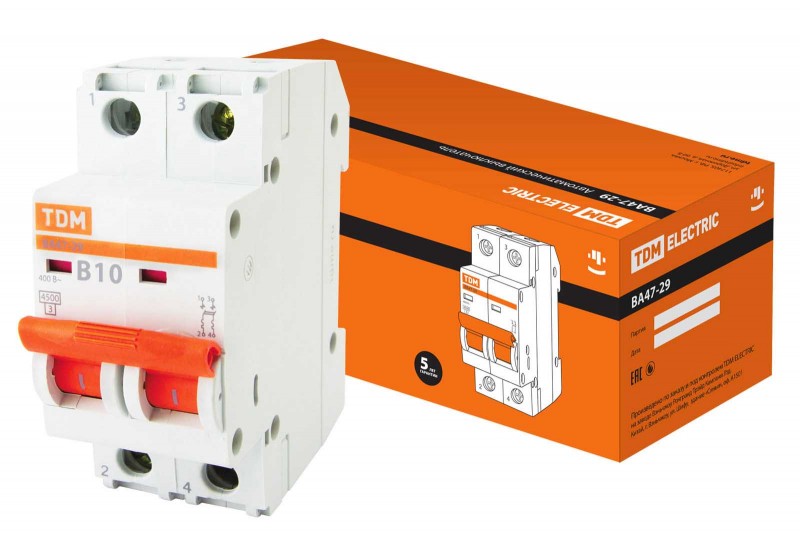

Авт. выкл.ВА47-29 2Р 10А 4,5кА х-ка В TDM
Купить по низким ценам Tdm SQ0206-0024Описание Tdm SQ0206-0024
Маркировка
- Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
- Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В,
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
- Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
- На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику
Соответствуют стандартам: | ГОСТ Р 5034599 |
---|---|
Номинальное напряжение частотой 50 Гц, В: | 230/400 |
Номинальный ток, А: | 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 |
Номинальная отключающая способность, А: | 4 500 |
Напряжение постоянного тока, В/полюс: | 48 |
Характеристики срабатывания электромагнитного расцепителя: | В, С, D |
Число полюсов: | 1, 2, 3, 4 |
Условия эксплуатации: | УХл4 |
Степень защиты выключателя: | IP 20 |
Электрическая износостойкость, циклов ВО, не менее: | 6 000 |
Механическая износостойкость, циклов ВО, не менее: | 20 000 |
Максимальное сечение присоединяемых проводов, мм2: | 25 |
Наличие драгоценных металлов (серебро), г/полюс: | 0,3÷0,5 |
Масса 1 полюса, кг: | 0,11 |
Диапазон рабочих температур, °С: | –40 ÷ +50 |
Технические характеристики Tdm SQ0206-0024
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 8 см
- Объемный вес 0.16 кг
- Кратность поставки 1
- Отключающая способность 4.5
- Степень защиты IP20
- ГОСТ стандарт да
- Назначение для квартиры
- Кол-во полюсов двухполюсный
- Тип расцепления B
- Напряжение 380
- Ток Ампер 10
- Тип Автоматический выключатель
- Серия ВА47-29
- Номинальная отключающая способность 4,5кА
- Кол-во полюсов 2Р
- Характеристика В
- Номинальный ток 10А
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 8 см
- Объемный вес 0.16 кг
- Кратность поставки 1
- Отключающая способность 4.5
- Степень защиты IP20
- ГОСТ стандарт да
- Назначение для квартиры
- Кол-во полюсов двухполюсный
- Тип расцепления B
- Напряжение 380
- Ток Ампер 10
- Тип Автоматический выключатель
- Серия ВА47-29
- Номинальная отключающая способность 4,5кА
- Кол-во полюсов 2Р
- Характеристика В
- Номинальный ток 10А
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Tdm в России
