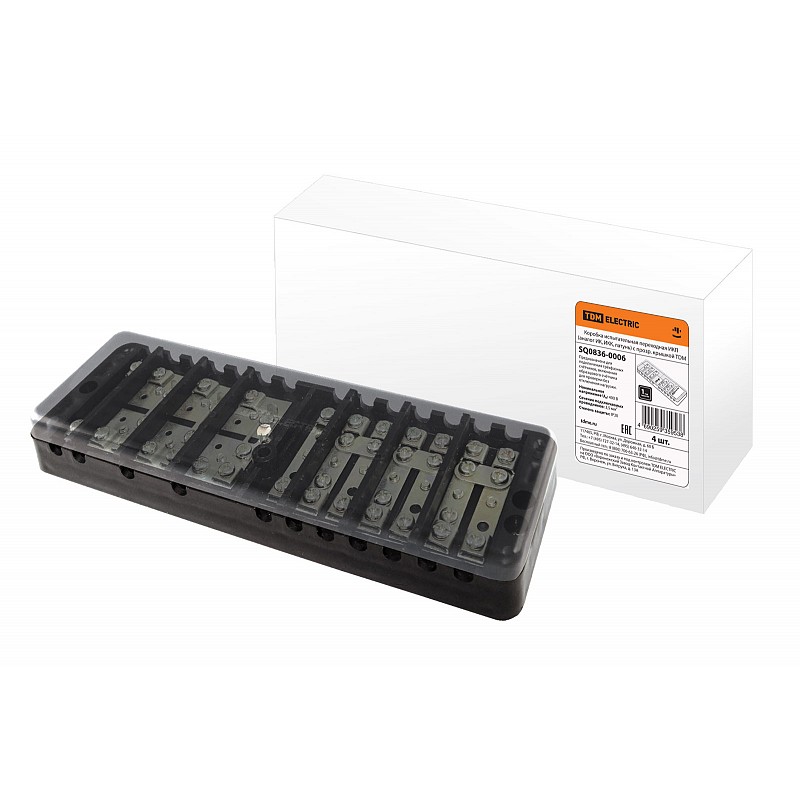

Tdm SQ0836-0006 Коробка испытательная переходная ИКП

 Коробка испытательная переходная ИКП (ИК, ИКК, латунь) с прозрачной крышкой от TDM предназначена для использования в шкафах, щитах и сборках, где установлены трехфазные счетчики электрической энергии. Согласно правилам устройства электроустановок (ПУЭ), такие коробки необходимы для вывода цепей учета энергии на специальные зажимы или испытательные коробки (клеммники).

Применение
Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии.
Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Материалы
Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо- ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред.
Винты изготовлены из оцинкованной стали.

Конструкция
Конструктивно устройство состоит из: основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7). защитной крышки, фиксируемой винтом, с возможностью опломбировки.

Назначение
Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.

Модель/исполнение    Встраиваемый монтажный комплект

Основные характеристики
Серия    SQ0836-0006
Характеристики
Бренд: TDM
Код производителя: SQ0836-0006
Артикул: 21682
Масса: 0.29125
Объем: 0.0005957
Страна: Китай
Упаковка: 4/40
Штрихкод: 4690259359521
