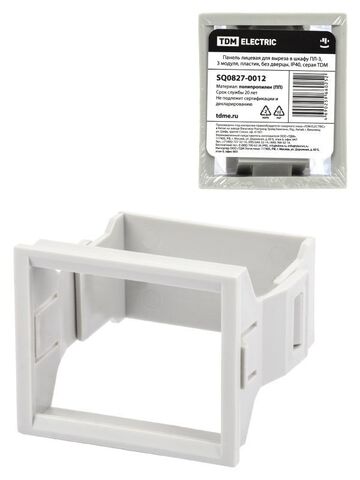

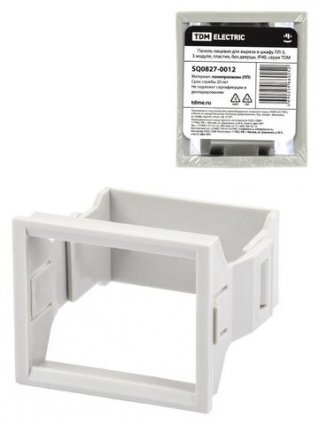

Tdm Панель лицевая для выреза в шкафу ПЛ-3, 3 модуля, пластик, без дверцы, IP40, SQ0827-0012

Назначение

• Для облицовки отверстия в дверце металлических шкафов при установке на него модульного оборудования.

• Фиксация модульного оборудования на дверце металлического шкафа без использования DIN-рейки.

Применение

• Сборщики щитового оборудования.

Материалы

• АБС пластик.

Конструкция

• Панель изготовлена из двух частей. Верхняя часть, является облицовкой отверстия дверцы шкафа и основанием панели. Нижняя часть, имеет шпунтовое соединение с верхней частью и предназначена для фиксации модульного оборудования на дверцу шкафа.

• Модульное оборудование при установке на дверцу шкафа боковыми кромками упирается в верхнюю часть панели, а обратной стороной в ее нижнюю часть, которая при помощи шпунтового соединения фиксирует две части конструкции.

Преимущества

• Благодаря простой конструкции, панель позволяет надежно фиксировать модульное оборудование: автоматические выключатели, УЗО, ВД, АВДТ, реле и таймеры на передней дверце металлических шкафов.

• Конструкция фиксатора зажима панели многоразовая, легко монтируемая.

• Панели серого цвета хорошо вписываются в дизайн шкафов RAL7035.

• Широкий диапазон рабочих температур: от -40 до +90 °С.

• Изоляторы изготовлены из пластика, не поддерживающего горение.

• Высота - 53 мм
• Ширина - 62,5 мм
• Глубина - 67 мм
• С крышкой - Нет
• Тип крышки - С вырезом (-ами)
