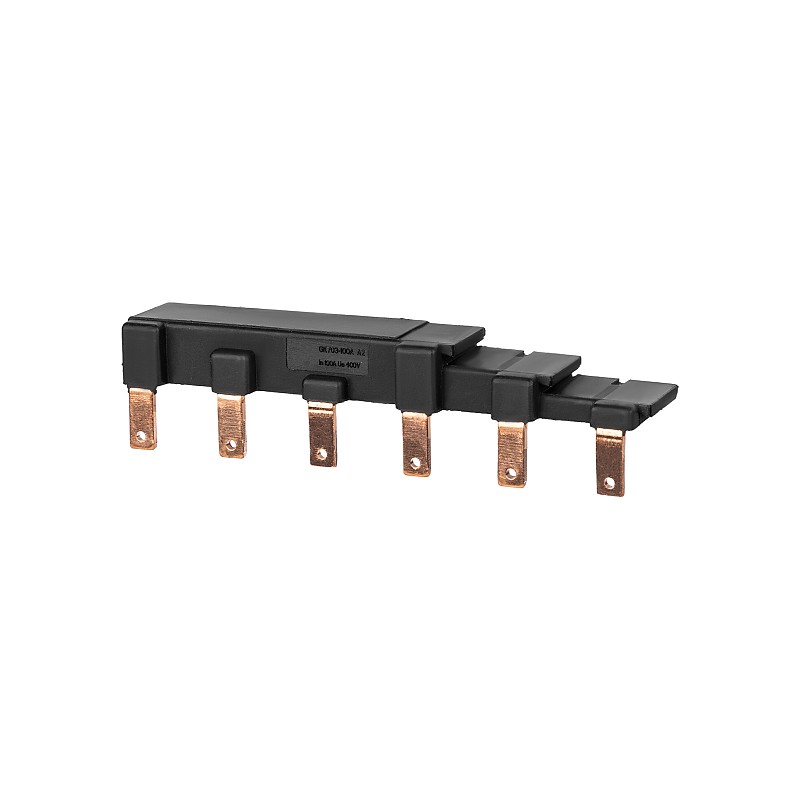

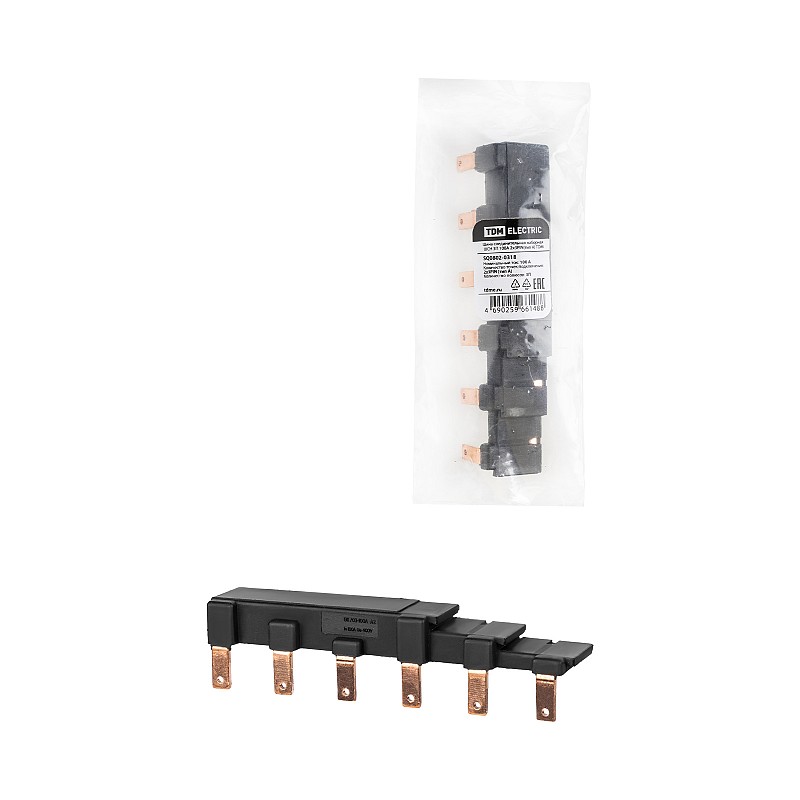

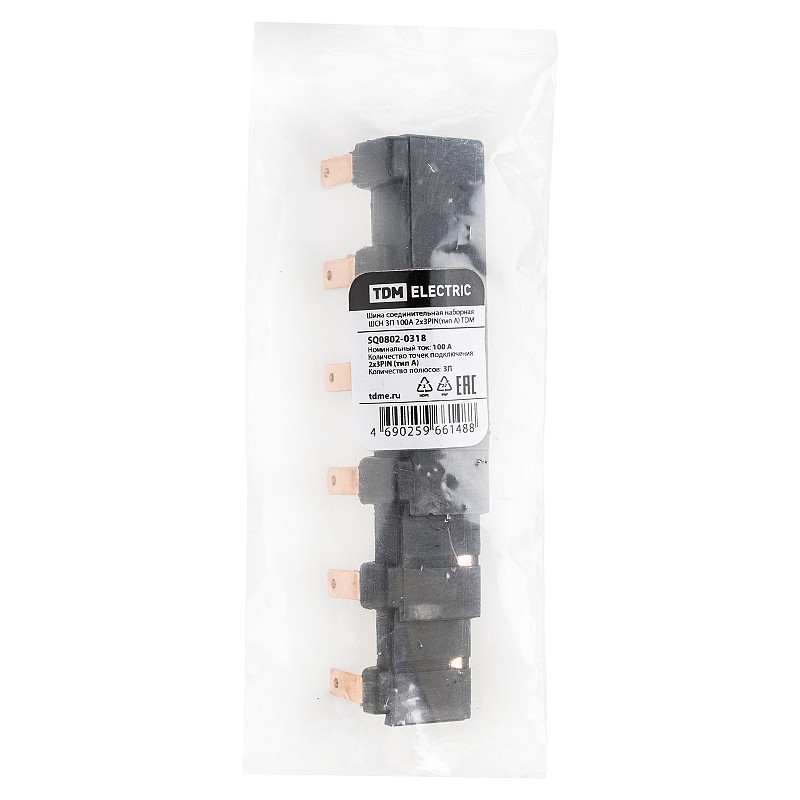

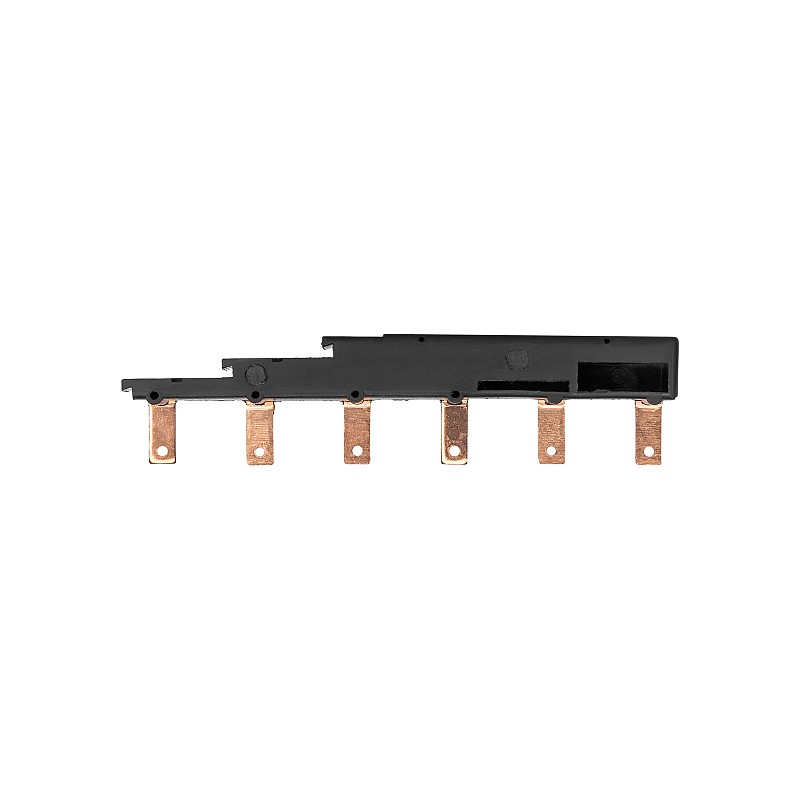

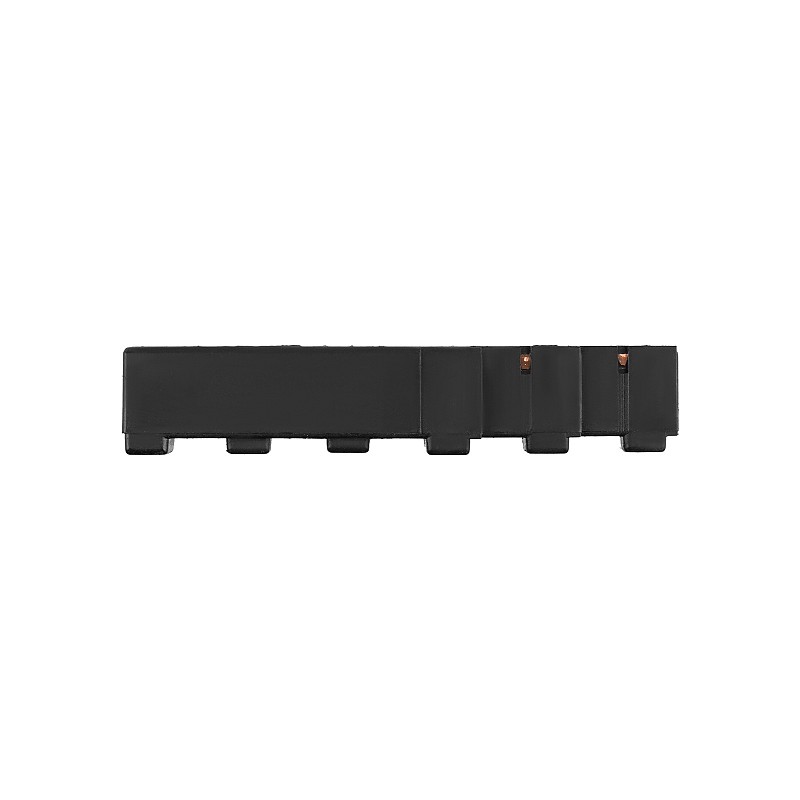

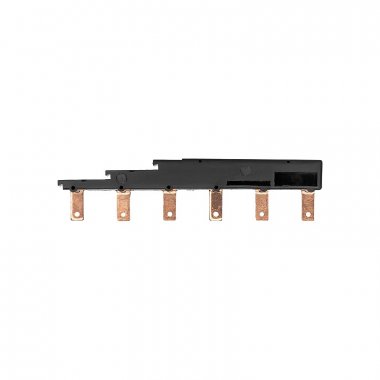

Tdm SQ0802-0318 Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип A)

Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип A) TDM - это надежное и качественное устройство, которое используется в модульном оборудовании. Она обеспечивает безопасное и эффективное соединение различных элементов системы. Продукт производится компанией TDM, известной своим высоким качеством продукции.

Назначение
Предназначены для удобного и безопасного расключения потенциалов групп модульной аппаратуры.

Применение
В шкафах, щитах, сборках.

Преимущества
Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.
Наличие универсального бокового замка позволяет соединять шины в продольную конструкцию без дополнительного инструмента.

Конструкция
Токоведущая медная часть шины залита в термостойкий пластик.

Материалы
Изолирующий профиль изготовлен из самозатухающего пластика

Высота    24 мм
Длина    100 мм
Изолированн.    Да
Количество модулей (модульная ширина)    2
Количество полюсов    3
Количество фаз    3
Макс. допустимое раб. напряжение Ue    380 В
Номин. импульсное напряжение    4 кВ
Номин. кратковременно выдерживаемый ток Icw    15 кА
Номин. продолжительный ток Iu    100 А
Подходит для количества подключаемых устройств    2
Поперечное сечение    42 мм²
Размер шага    18 мм
Способ монтажа    Сверху
Тип электрического подключения    Штырь (Pin)
Условный номин. ток короткого замыкания Iq    15 кА
Ширина    22 мм

Основные характеристики
Серия    SQ0802-03
Характеристики
Бренд: TDM
Код производителя: SQ0802-0318
Артикул: 40371
Масса: 0.056
Объем: 0.00007826
Страна: Китай
Упаковка: 1/200
Штрихкод: 4690259661488
