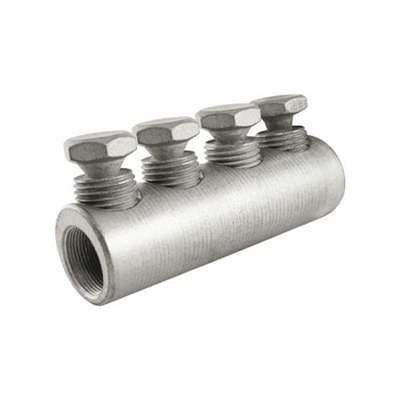

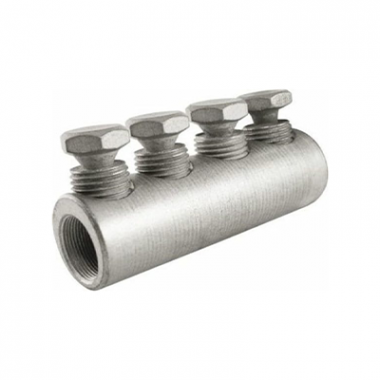

Tdm Соединитель 4CБЛ-150/240-Р-10кВ, SQ0554-0503

Назначение

• Для соединения медных и алюминиевых жил кабелей и проводов.

Применение

• Для кабелей напряжением до 10 кВ.

Конструкция

• Корпус.

• Болты со срывающимися головками.

Материал

• Специальный алюминиевый сплав с высокой коррозионной стойкостью.

• Гальваническое покрытие оловом.

Преимущества

• Позволяют соединять жилы кабелей любого типа:

  • Алюминиевые и медные;

  • Круглые и секторные;

  • С многопроволочными и моно жилами.

• Гальваническое покрытие улучшает коррозионную стойкость соединителей/гильз и улучшает электропроводные свойства в месте контакта.

• Каждый типоразмер рассчитан на диапазон сечений кабельных жил.

• Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.

• Применение для закрепления жилы контактных болтов со срывающимися головками упрощает монтаж соединителя/гильзы.

• Контактные болты имеют проточки в местах срыва, обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.

• Расположение болтов в один ряд эффективнее обеспечивает надежную фиксацию секторной жилы в корпусе соединителя/гильзы.

• Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя/гильзы.
