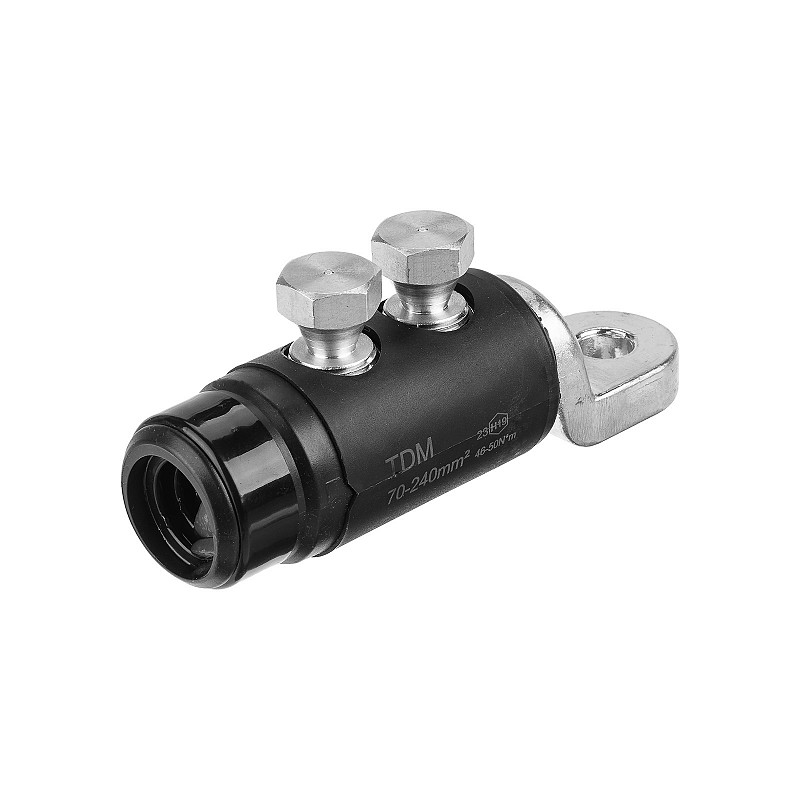

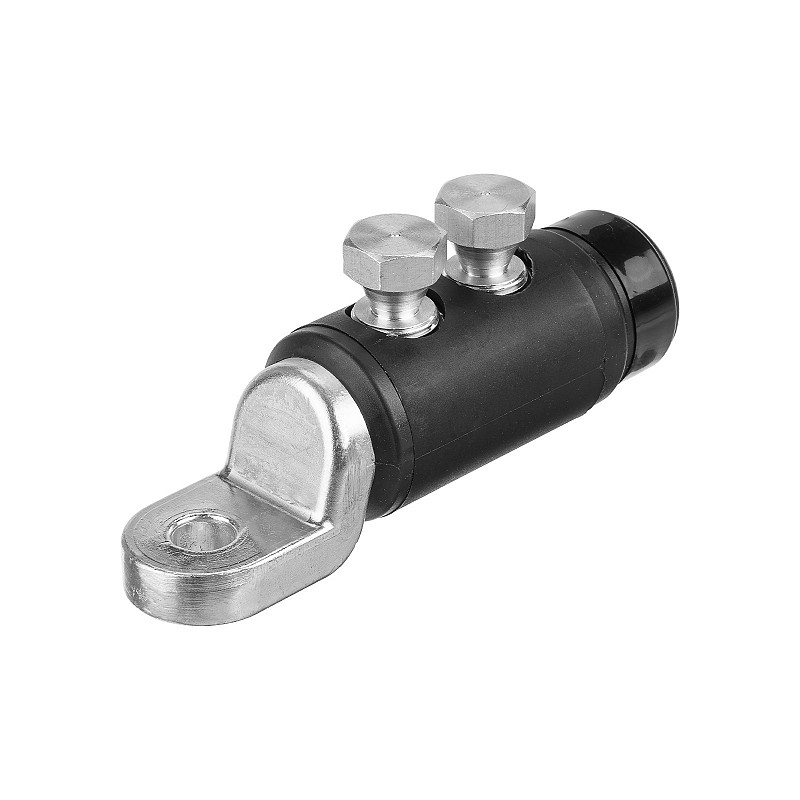

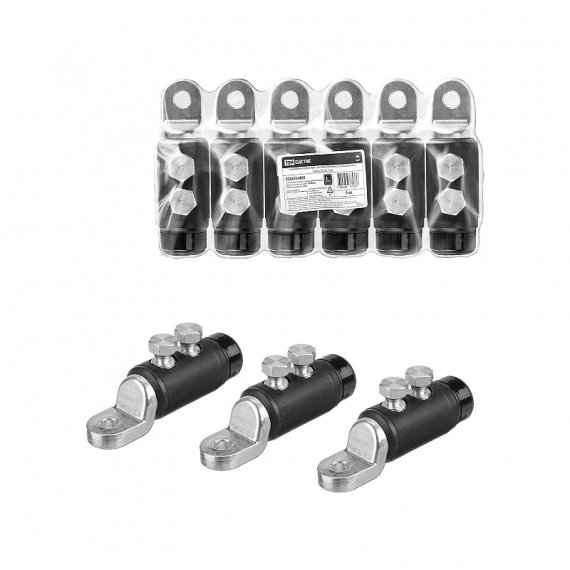

Tdm SQ0553-0805 Наконечник 2НБЛи 70-240-1кВ

 Наконечник кабельный болтовой TDM 55964 предназначен для оконцевания медных и алюминиевых жил кабелей и проводов. Он позволяет оконцевать жилы любого типа, включая круглые, секторные, с многопроволочными и моно жилами. Материал изготовления - алюминий/медь. Номинальное поперечное сечение составляет 70-240 мм². Размер болта - 12 мм. Данный товар относится к категории "Наконечники болтовые".

Назначение
Для оконцевания медных и алюминиевых жил кабелей и проводов

Преимущества
Позволяют оконцевать жилы кабелей любого типа: - Алюминиевые и медные; - Круглые и секторные; - С многопроволочными и моно жилами.
Каждый типоразмер рассчитан на диапазон сечений кабельных жил
Расположение болтов в один ряд эффективнее обеспечивает надежную фиксацию секторной жилы в корпусе наконечника
Применение для закрепления жилы контактных болтов со срывающимися головками упрощает монтаж
Контактные болты со срывающимися головками имеют проточки в местах срыва, обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения
Обеспечивает комплектную защиту соединения без необходимости проведения дополнительных монтажных работ
Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения

Применение
Для присоединении к шинам и выводам электротехнических устройств
Для кабелей на напряжение до 1 кВ

Материалы
Специальный алюминиевый сплав с низкой коррозионной активностью.
Покрытие оловянно-висмутовое методом электролитического лужения

Material conductor (*)    Алюминий/медь
Защитное покрытие поверхности    Лужёный (-ая)
Изоляция    Да
Количество винтов/болтов    2
Материал    Алюминий
Метрический размер болта (М..)    12
Напряжение (ряд)    До 1 кВ
Номин. поперечное сечение (диапазон)    70 - 240 мм²
Со срывными болтовыми головками    Да
Форма поперечного сечения    Однопроволочная/многопроволочная жила

Основные характеристики
Номинальное поперечное сечение    70-240 мм2
Материал    Алюминий/медь
Форма фланца    Кольцеобразная
Размер болта    12 мм
Серия    SQ0553-08
Характеристики
Бренд: TDM
Код производителя: SQ0553-0805
Артикул: 55964
Масса: 0.282524
Объем: 0.00041678
Страна: Китай

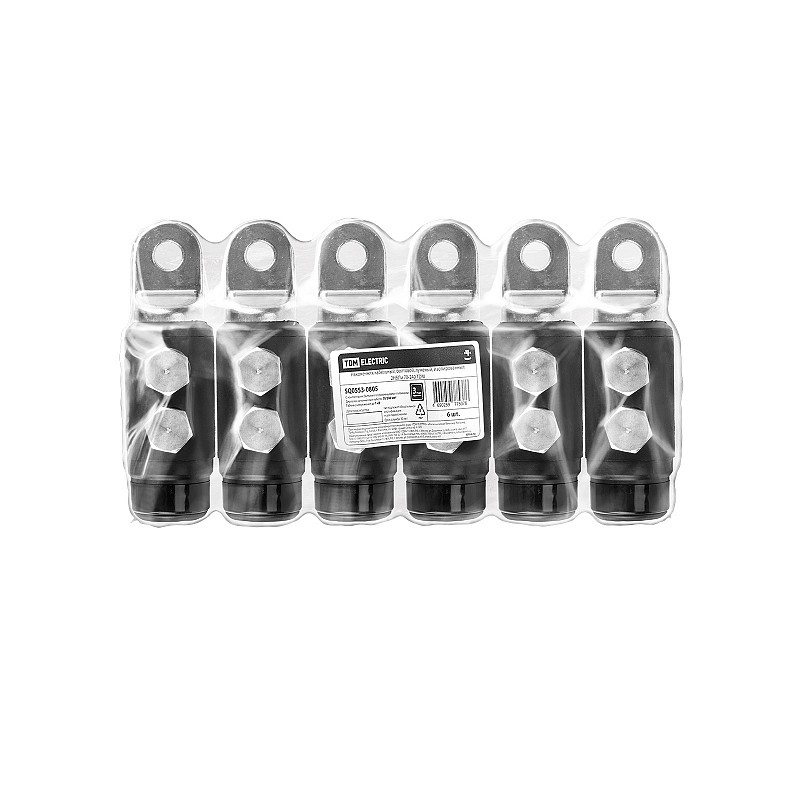

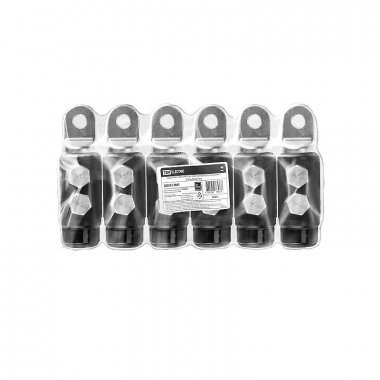

Упаковка: 6/42
Штрихкод: 4690259775369
