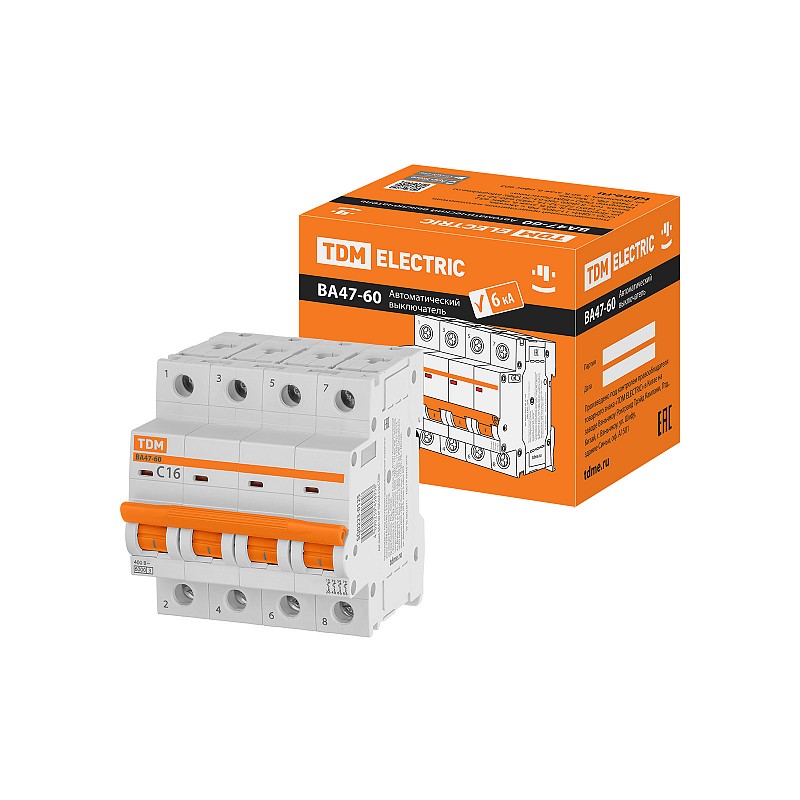

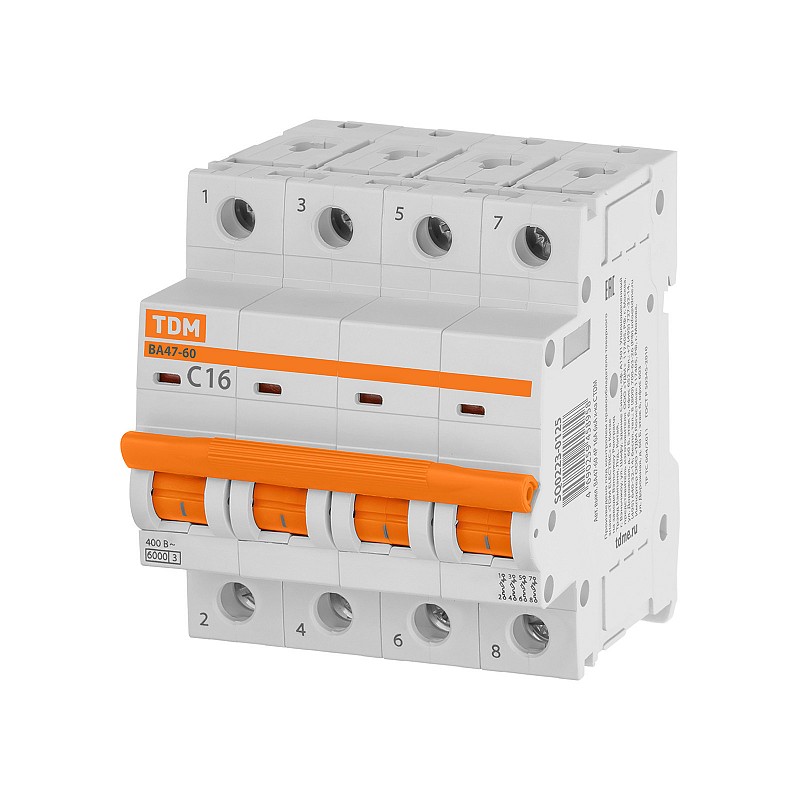

Tdm SQ0223-0125 Авт. выкл. ВА47-60 4Р 16А 6кА х-ка С

Автоматический выключатель ВА47-60 4Р 16А 6кА характеристика С от TDM предназначен для оперативного включения и выключения электрических цепей, а также для проведения тока в нормальном режиме. Отлично подходит для применения в вводно-распределительных устройствах жилых и общественных зданий. Корпус и детали выполнены из пластика, не поддерживающего горение.

Назначение
Проведение тока в нормальном режиме.
Оперативное включение и выключение электрических цепей
Отключение тока при коротких замыканиях или перегрузке.

Применение
Вводно-распределительные устройства жилых и общественных зданий.

Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества
Высокая отключающая способность – 6 000 А
Высокое токоограничение, ток при коротком замыкании не достигает своей максимальной величины, тем самым меньше нагревается электропроводка в момент КЗ, при сравнении с выключателями с отключающей способностью 4,5 кА
Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.

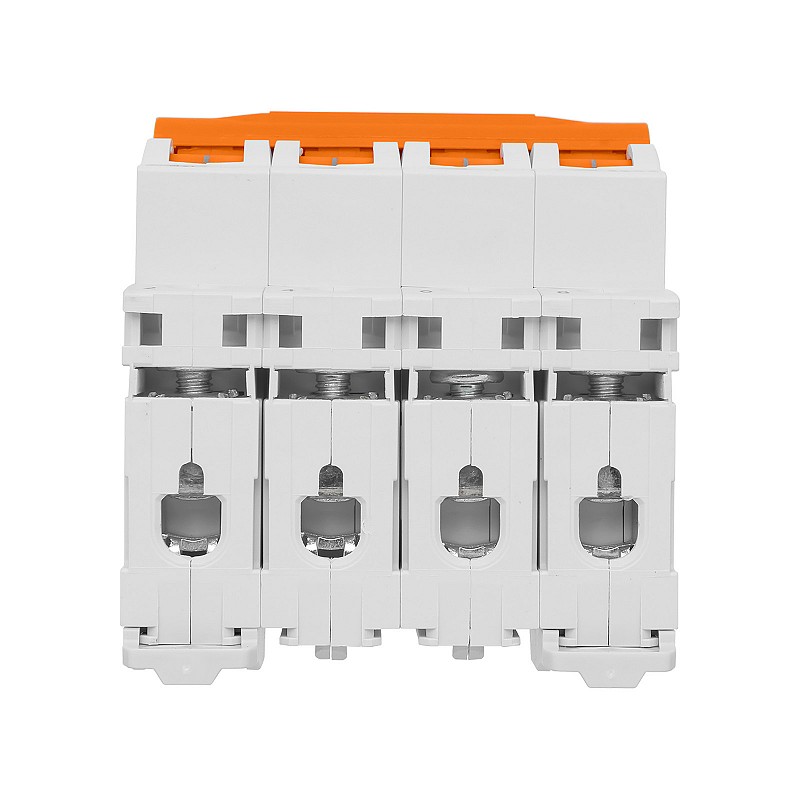

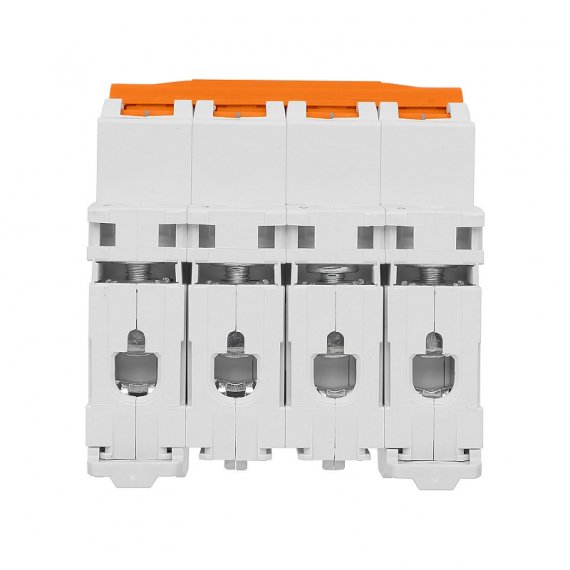

Выключатели ВА47-60 имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.

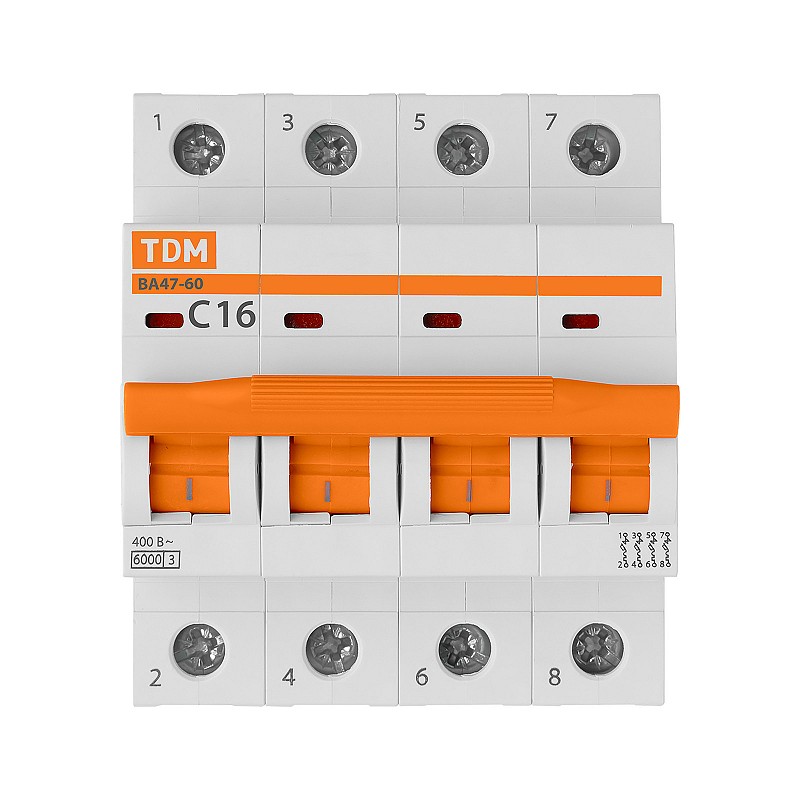

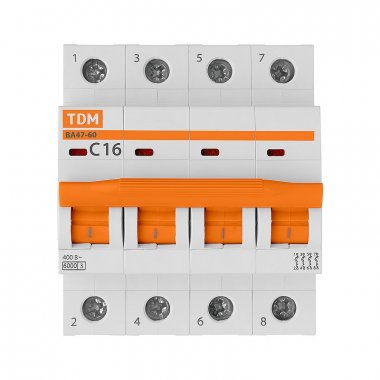

На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
Дополнительные аксессуары к серии ВА47-60: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Номинальное импульсное выдерживаемое напряжение Uimp    4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)    6
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)    6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)    6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)    6
Возможна дополнит. комплектация    Да
Глубина установочная (встраив.)    75 мм
Категория перенапряжения    3
Класс токоограничения    3
Количество защищенных полюсов    4
Модульная ширина (общ. кол-во модульных расстояний)    4
Номин. (расчетное) напряжение    230 - 400 В
Номин. напряжение изоляции Ui    4 В
Номин. отключающая способность по EN 60898    6 кА
Номин. ток    16 А
Общ. количество полюсов    4
Одновременное отключение нейтрали (N)    Да
Подходит для скрытого монтажа (заподлицо)    Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода    1,5 - 25 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода    1,5 - 25 мм²
Рабочая температура окружающей среды    -40 - 50 °C
Степень загрязнения    3
Степень защиты (IP)    IP20
Тип напряжения    AC (перемен.)
Характеристика срабатывания (кривая тока)    C
Частота    50 Гц

Основные характеристики
Номинальный ток    16 А
Количество силовых полюсов    4 полюса
Отключающая способность Icu    6 кА
Характеристика срабатывания    C
Гарантия    1 год
Серия    SQ0223-01
Характеристики
Бренд: TDM
Код производителя: SQ0223-0125
Артикул: 11796
Масса: 0.586667
Объем: 0.000745209
Страна: Китай
Упаковка: 1/15
Штрихкод: 4690259458958
