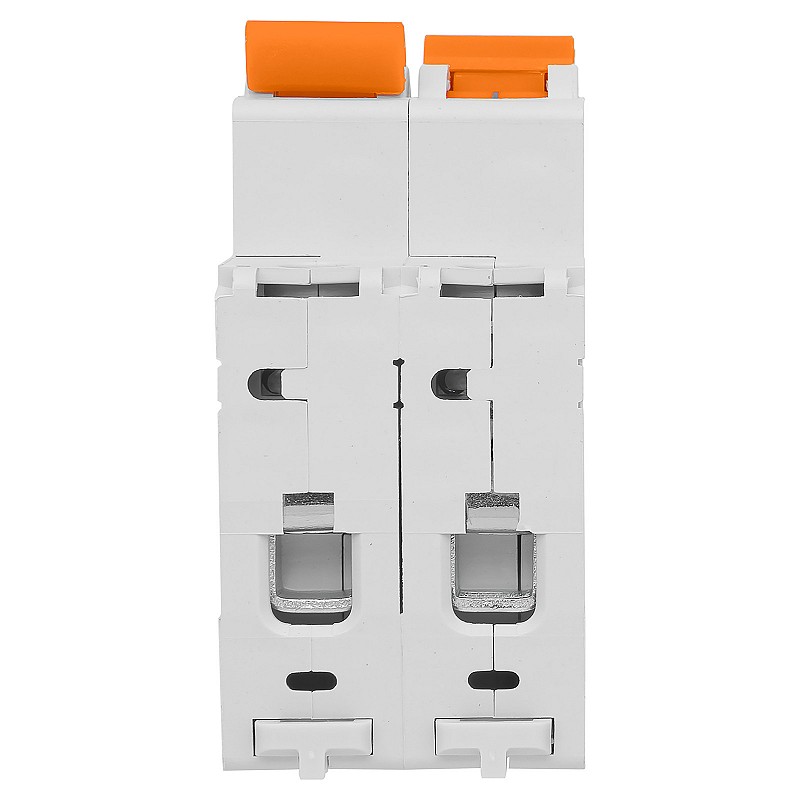

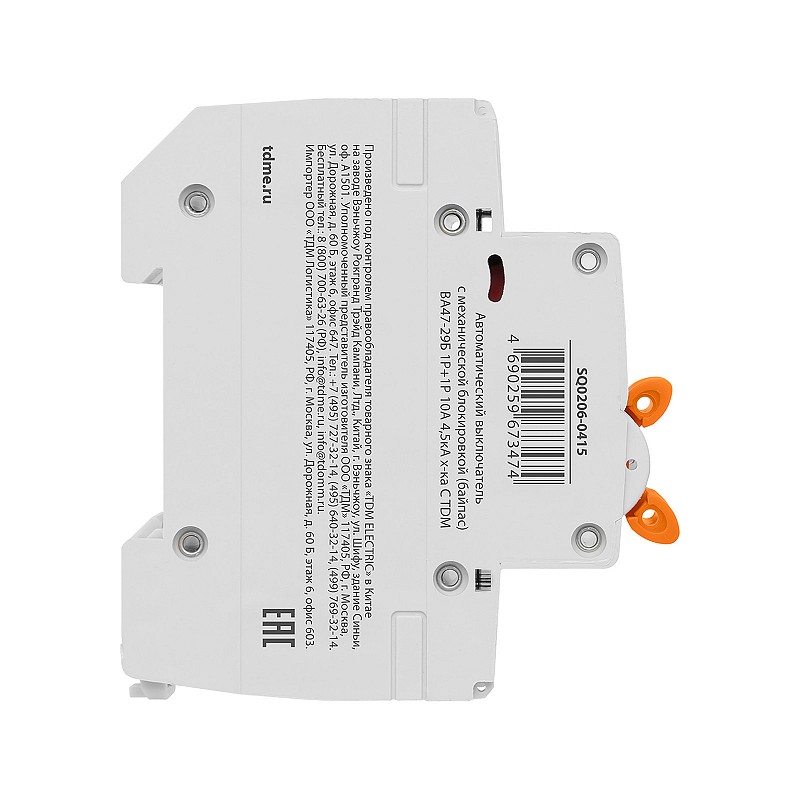

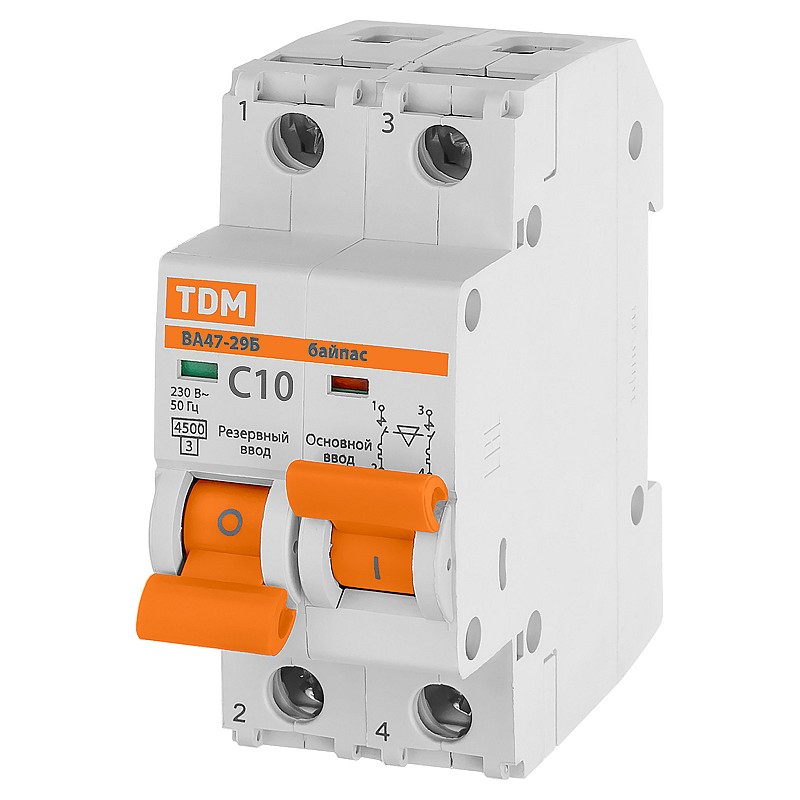

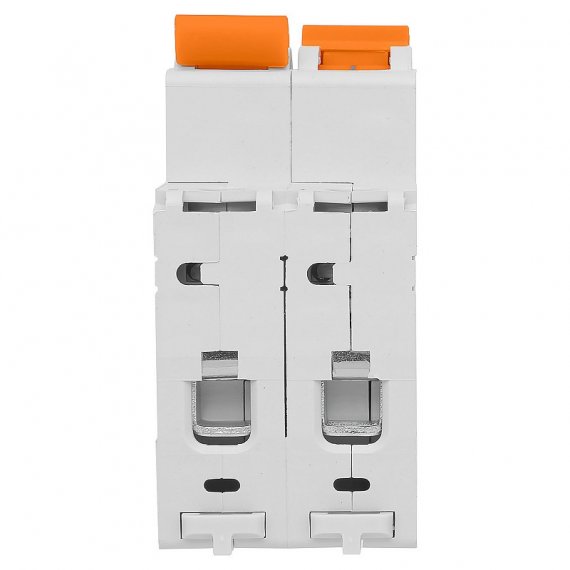

Tdm SQ0206-0415 Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 10А 4,5кА х-ка C

Автоматический выключатель TDM ВА47-29Б 1Р+1Р 10А 4,5кА х-ка C предназначен для оперативного включения и выключения электрических цепей, проведения тока в нормальном режиме и отключения тока при протекании токов утечки на землю. Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Отключающая способность Icu составляет 4.5 кА.

Применение
Вводно-распределительные устройства для жилых и общественных зданий.

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Назначение
Оперативное включение и выключение электрических цепей.
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Преимущества
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

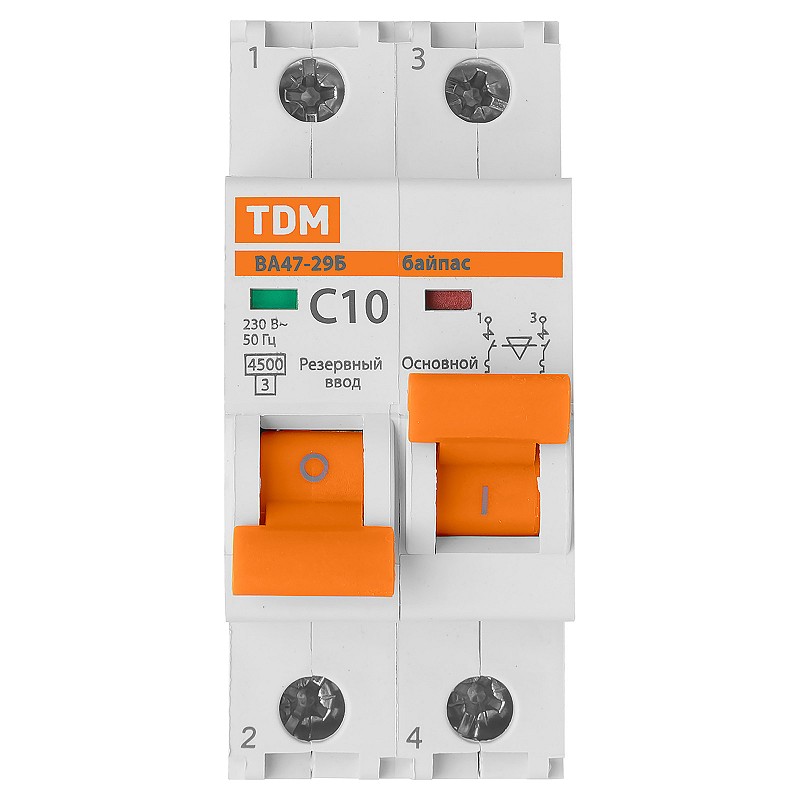

На лицевой панели реализован механический индикатор положения контактов (включено/отключено),
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.

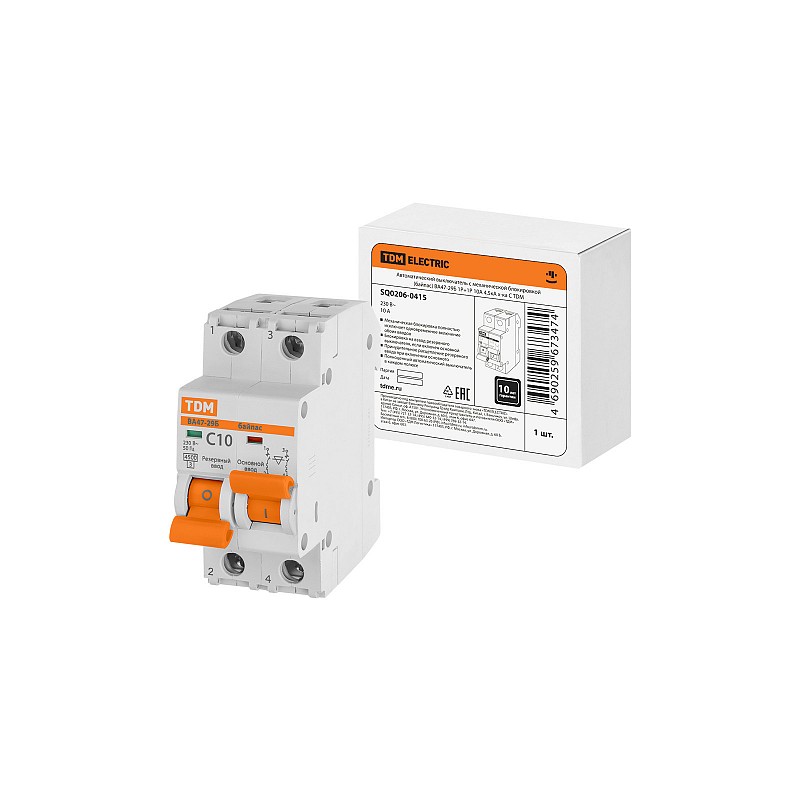

Упаковка
Индивидуальная картонная упаковка со штрихкодом и необходимой технической информацией

Номинальное импульсное выдерживаемое напряжение Uimp    4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)    4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)    4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)    4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)    4,5
Возможна дополнит. комплектация    Да
Глубина установочная (встраив.)    75 мм
Категория перенапряжения    3
Класс токоограничения    3
Количество защищенных полюсов    2
Модульная ширина (общ. кол-во модульных расстояний)    2
Номин. (расчетное) напряжение    230 - 400 В
Номин. напряжение изоляции Ui    4 В
Номин. отключающая способность по EN 60898    4,5 кА
Номин. ток    10 А
Общ. количество полюсов    2
Подходит для скрытого монтажа (заподлицо)    Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода    1,5 - 25 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода    1,5 - 25 мм²
Рабочая температура окружающей среды    -40 - 50 °C
Степень загрязнения    3
Степень защиты (IP)    IP20
Тип напряжения    AC (перемен.)
Характеристика срабатывания (кривая тока)    C
Частота    50 Гц

Основные характеристики
Номинальный ток    10 А
Количество силовых полюсов    1 полюс
Отключающая способность Icu    4.5 кА
Характеристика срабатывания    C
Гарантия    1 год
Серия    SQ0206-04
Характеристики
Бренд: TDM
Код производителя: SQ0206-0415
Артикул: 38514
Масса: 0.21
Объем: 0.0003066
Страна: Китай
Упаковка: 1/60
Штрихкод: 4690259673474
