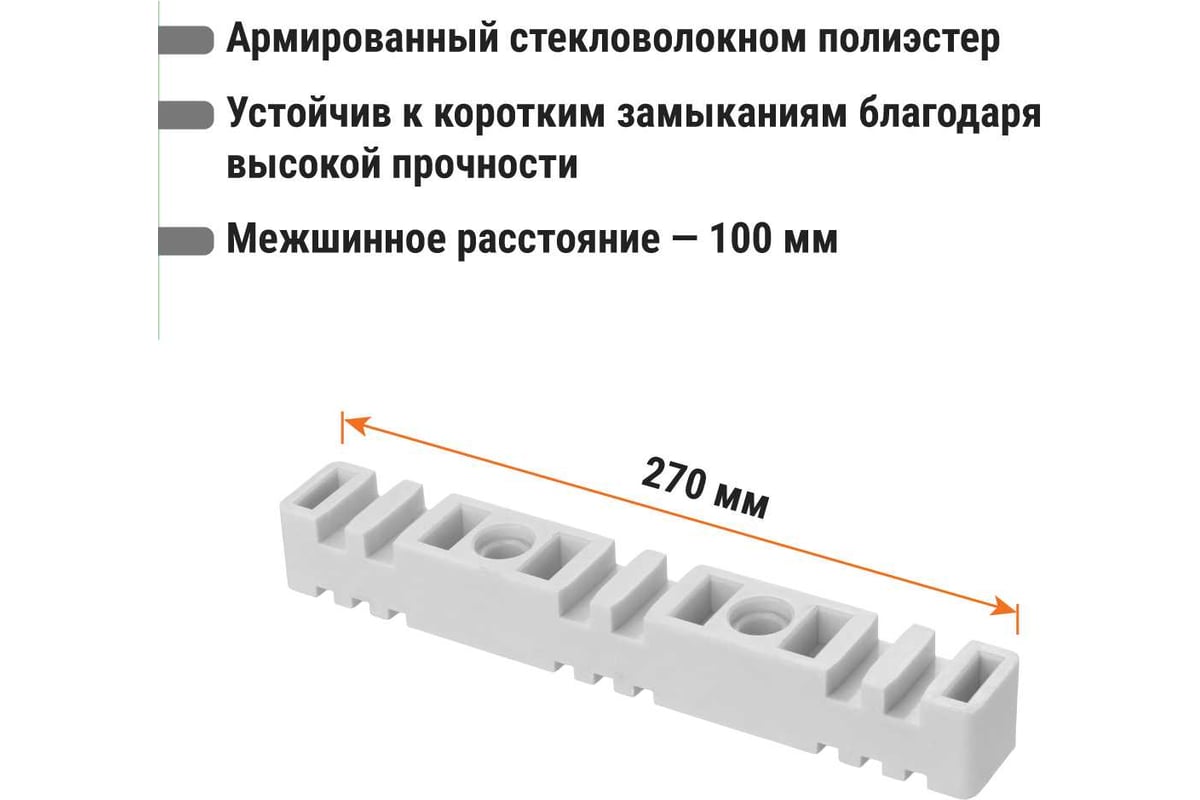

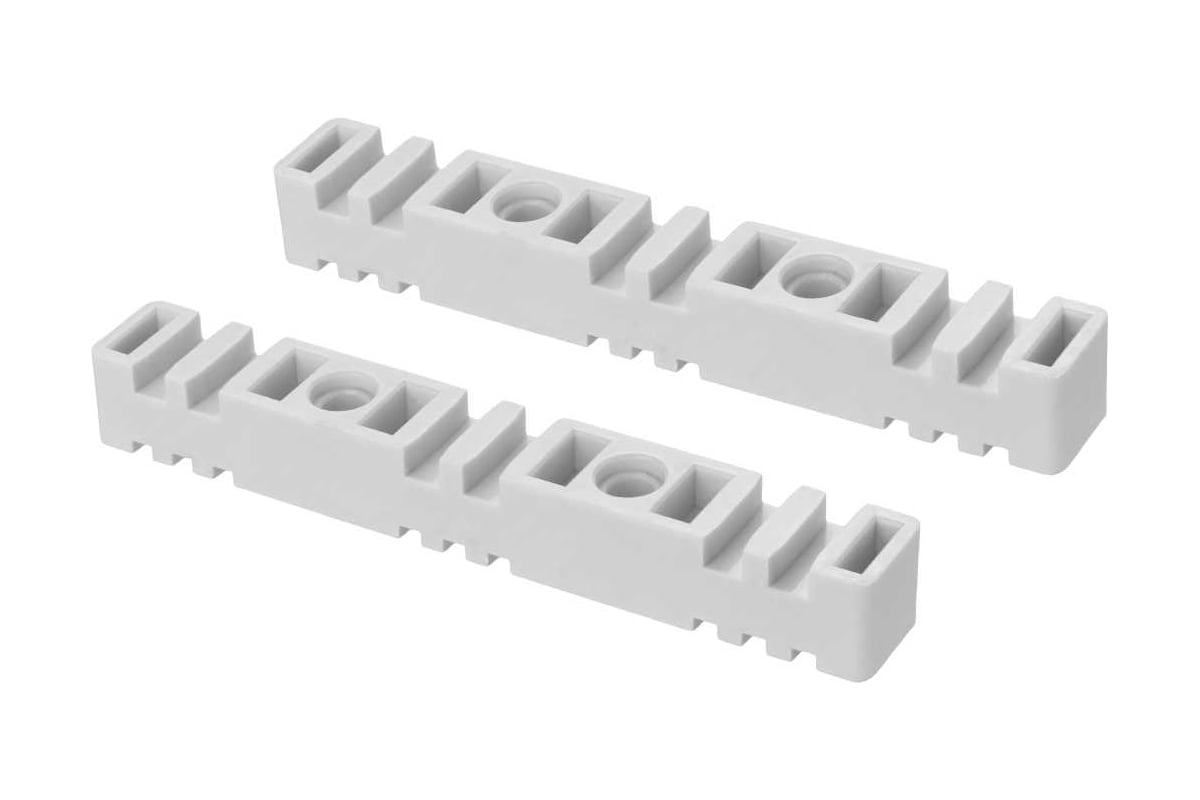

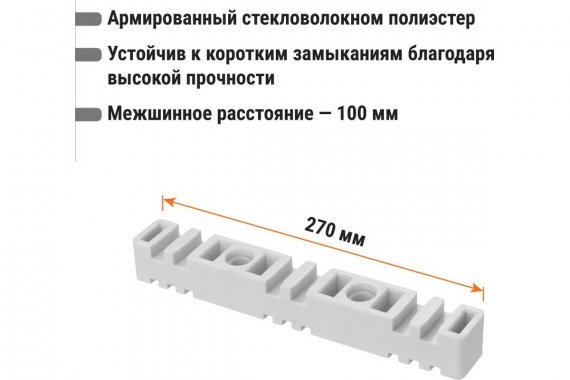

Tdm CK0114-0002 Изолятор шинный плоский ИШП для шин 5 и 10 мм 270 мм

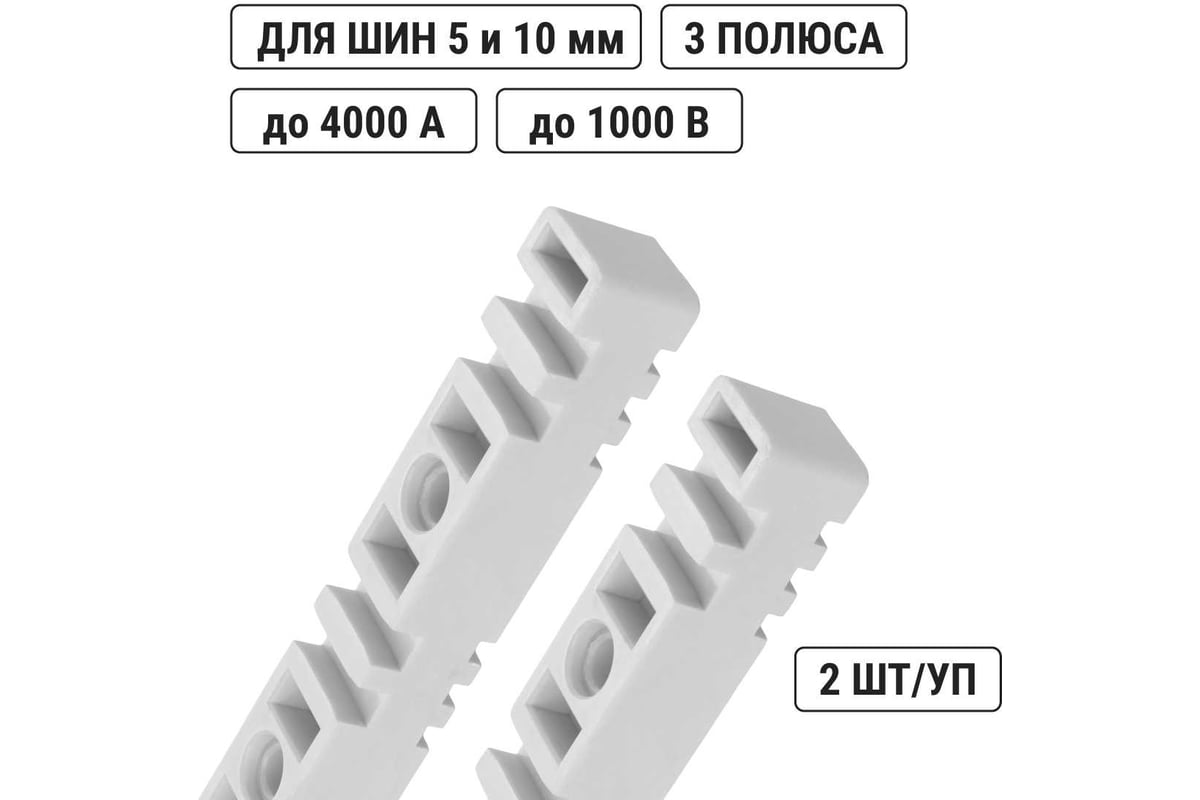

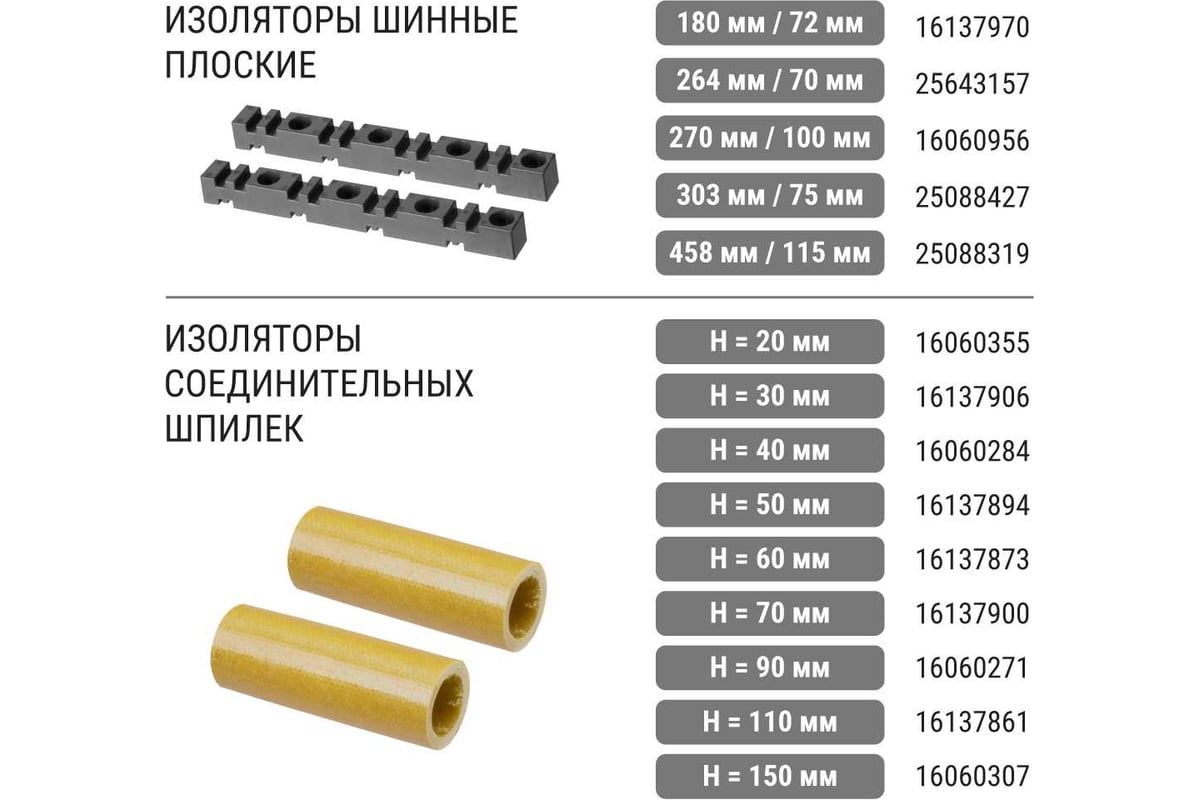

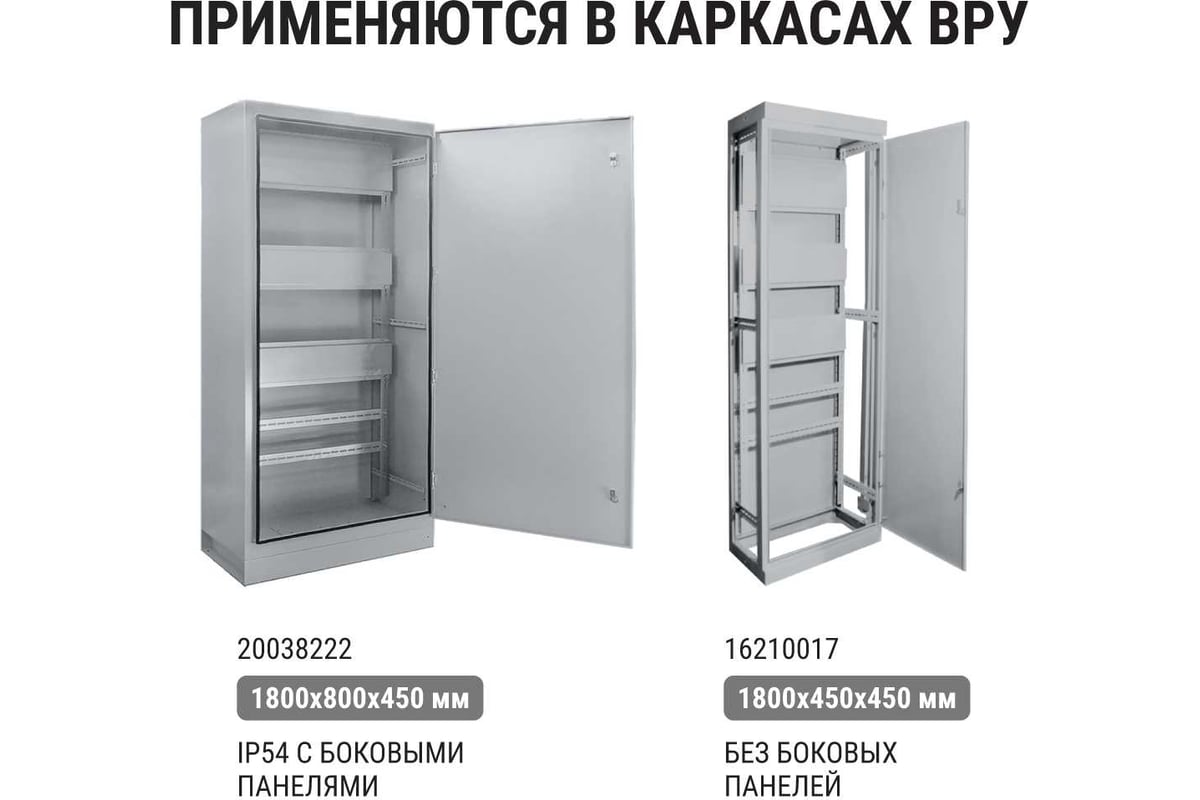

Изолятор шинный плоский ИШП 3П для шин 5 и 10 мм, длина 270 мм, межшинное расстояние 100 мм в упаковке 2 штуки TDM Electric - предназначен для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 А.Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания. Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А.Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек. Шины устанавливаются по шкафу минимум на двух парах изоляторов.В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Материалы: материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой, материал изоляторов – армированный стекловолокном полиэстр.

Технические характеристики TDM ELECTRIC ИШП 270 мм
Тип
изолятор
Материал
полиэстер
Диаметр 1
5 мм
Диаметр 2
10 мм
Max ток
3300 А
Количество отверстий
2
Длина
270 мм
Ширина
35 мм
Высота
35 мм
Тип монтажа
винтовой
Изолятор
есть
Резьба
Нет
Вес нетто
0.46 кг
Количество в упаковке
1 шт
Цвет
белый
Габариты без упаковки
270х35х35 мм
Номинальное напряжение
1 кВ
Серия
ИШП
С крепежом
да
Назначение
для плоских шин
Способ крепления на опоре
не применимо
Преимущества TDM ELECTRIC ИШП 270 мм SQ0807-0019

Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания
Гарантия производителя 60 месяцев

на товары TDM ELECTRIC

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Оригинальные товары c гарантией

TDM ELECTRIC

TDM ELECTRIC
Россия
Россия — родина бренда

Китай
Китай — страна производства

Информация об упаковке
Единица товара: Упаковка 2 шт

Вес, кг: 0.437

Длина, мм: 100

Ширина, мм: 100

Высота, мм: 30
