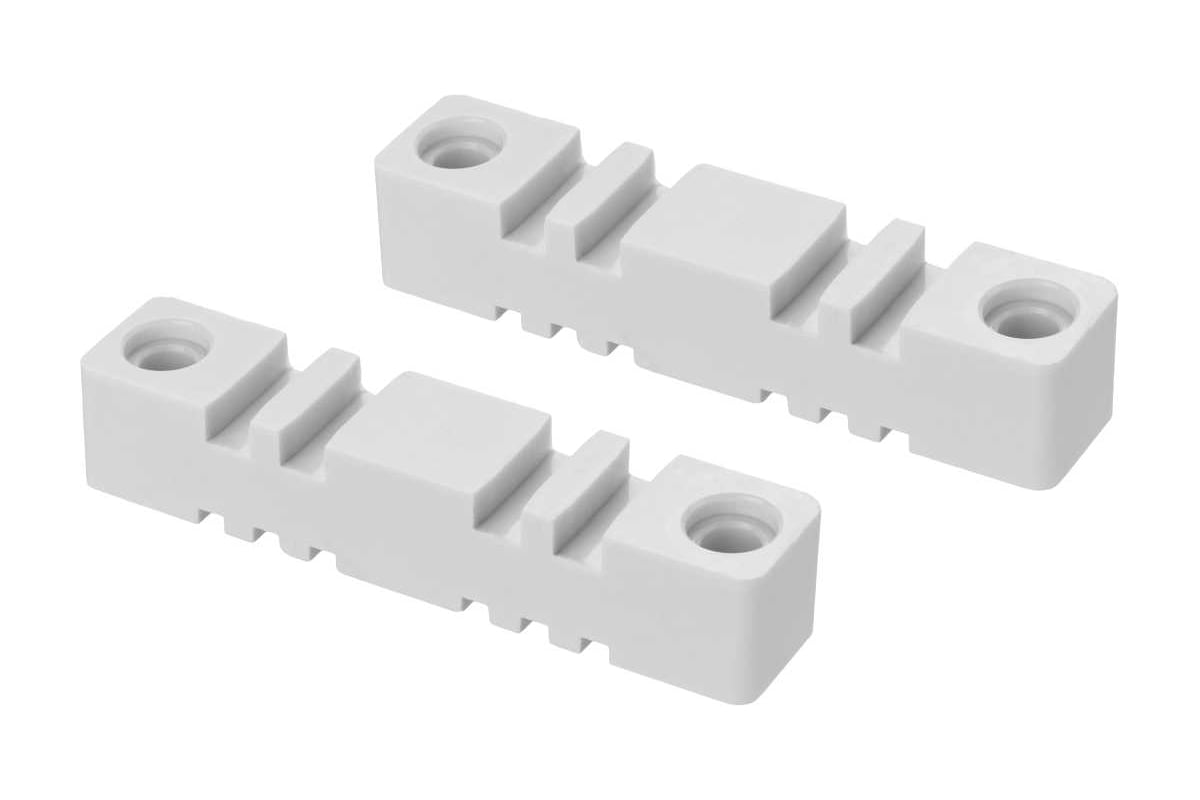

Tdm CK0114-0001 Изолятор шинный плоский ИШП для шин 5 и 10 мм 180 мм

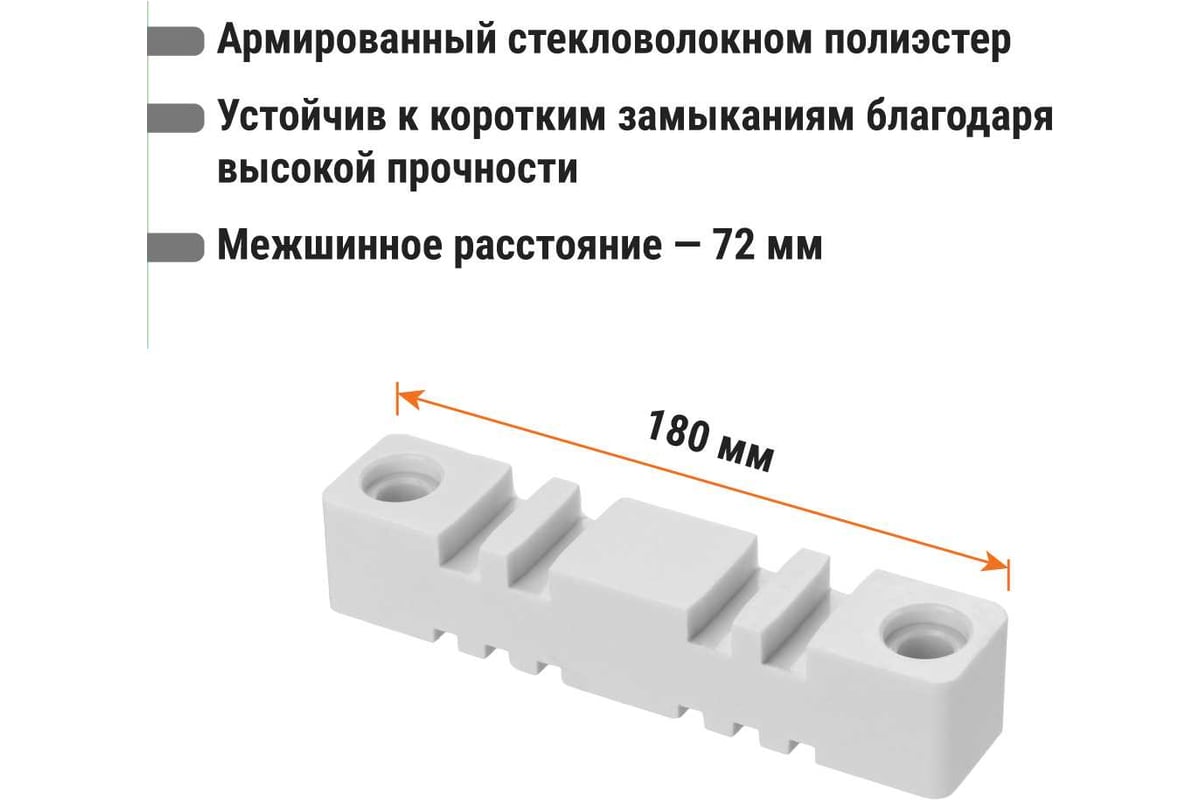

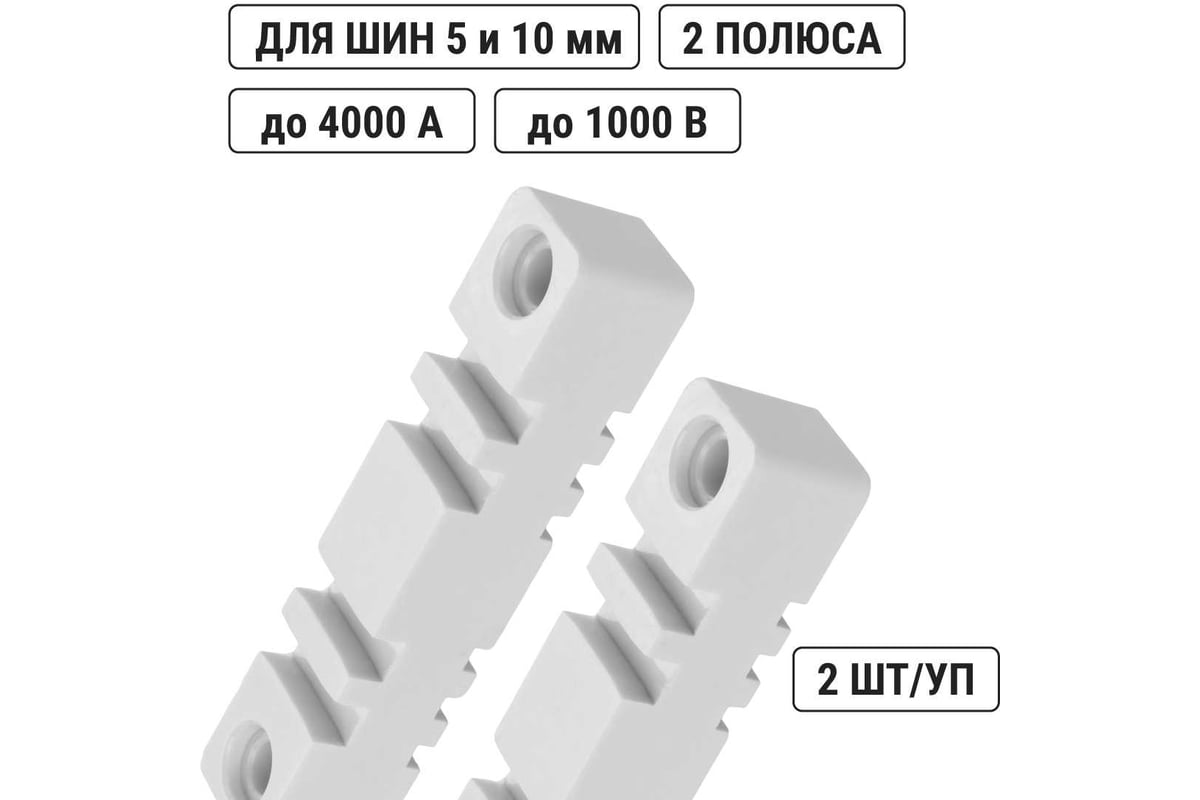

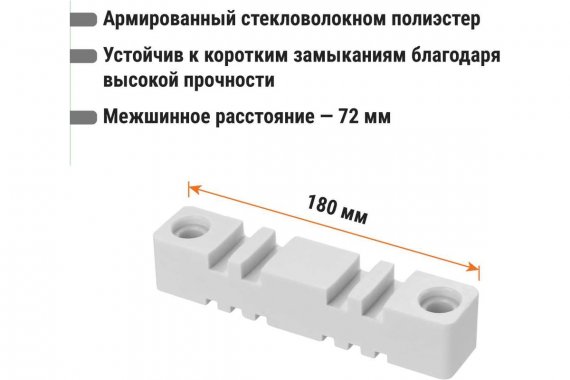

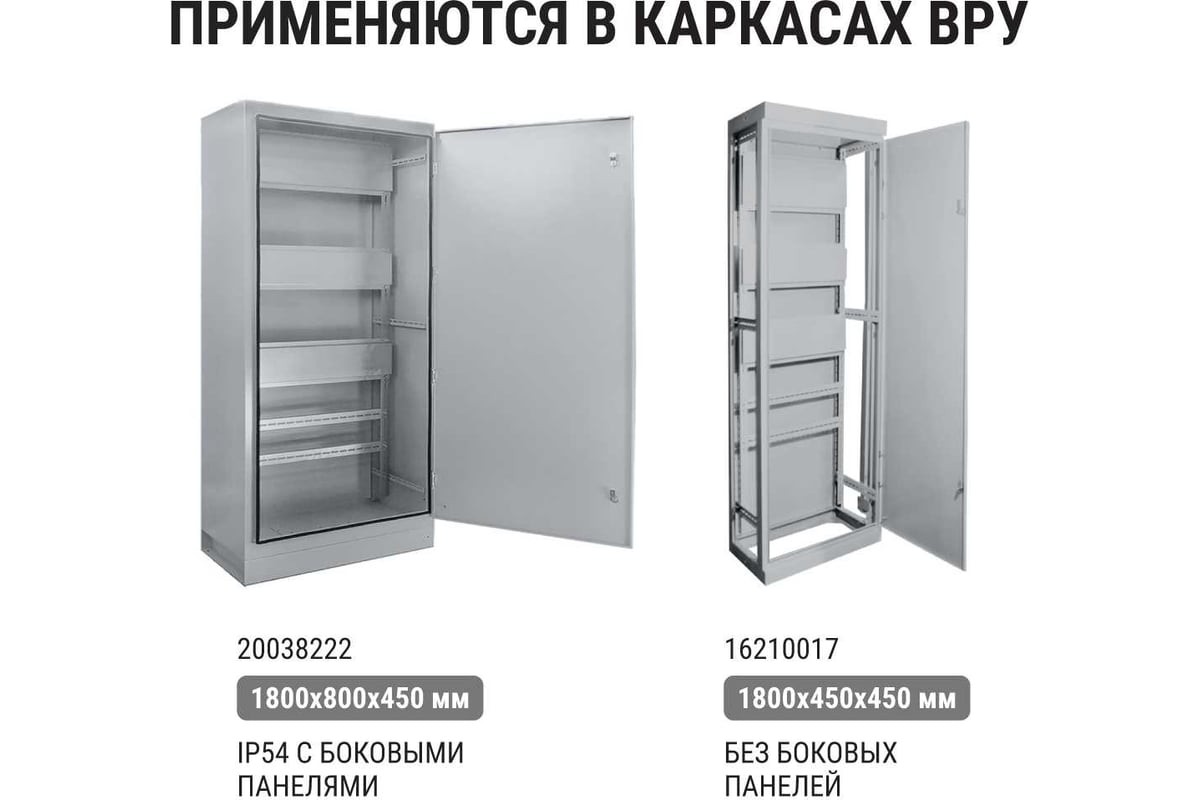

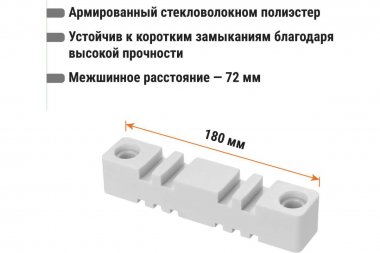

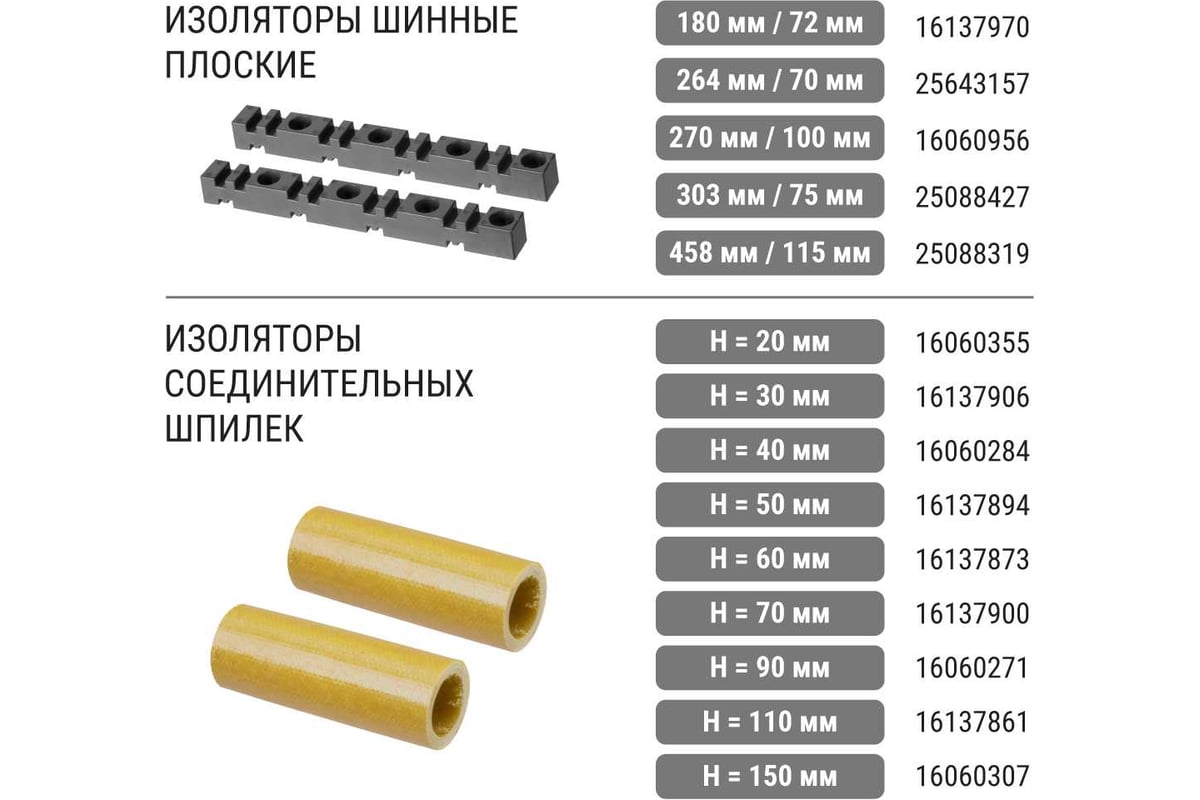

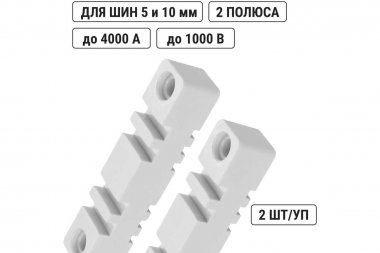

Изолятор шинный плоский ИШП 2П для шин 5 и 10 мм, длина 180 мм, межшинное расстояние 72 мм в упаковке 2 штуки TDM Electric - предназначен для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 А.Простота конструкции изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А. Изоляция системы шин от конструкций сборок облегчает организацию прокладки шинной трассы. Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки. В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек. Шины устанавливаются по шкафу минимум на двух парах изоляторов.Материалы изолятора – армированный стекловолокном полиэстр, а материалы изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой. Шинный изолятор ИШП 2П от TDM ЕLECTRIC – надежное и качественное решение для крепления и изоляции токоведущих шин в электрических шкафах и щитах.

Технические характеристики TDM ELECTRIC ИШП для шин 5 и 10 мм, 180 мм
Тип
изолятор
Материал
полиэстер
Диаметр 1
5 мм
Диаметр 2
10 мм
Max ток
4000 А
Длина
180 мм
Ширина
35 мм
Высота
35 мм
Тип монтажа
винтовой
Изолятор
есть
Резьба
Нет
Вес нетто
0.325 кг
Количество в упаковке
2 шт
Цвет
белый
Габариты без упаковки
180х35х35 мм
Номинальное напряжение
1 кВ
Серия
ИШП
С крепежом
нет
Назначение
линейные для работы на открытом воздухе
Способ крепления на опоре
линейный опорный
Преимущества TDM ELECTRIC ИШП для шин 5 и 10 мм, 180 мм SQ0807-0018

Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A
Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания
Гарантия производителя 60 месяцев

на товары TDM ELECTRIC

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Оригинальные товары c гарантией

TDM ELECTRIC

TDM ELECTRIC
Россия
Россия — родина бренда

Китай
Китай — страна производства

Информация об упаковке
Единица товара: Упаковка 2 шт

Вес, кг: 0.324

Длина, мм: 180

Ширина, мм: 50

Высота, мм: 35
